UCPW 210 - Welle: 50 - EBS
CHF 35.00 inkl. MwSt.
UCT 206 - Welle: 30 - EBS
CHF 23.85 inkl. MwSt.
UCT 204 – Welle: 20 – EBS
CHF 16.25 inkl. MwSt.
SPANNLAGER
| Gewicht | 800 g |
|---|---|
| Artikelzusatz Info | |
| k (mm) |
12.0 |
| a (mm) |
89.0 |
| e (mm) |
76 |
| w (mm) |
94.0 |
| h (mm) |
61 |
| s (mm) |
19 |
| g (mm) |
10 |
| b (mm) |
51.0 |
| Innendurchmesser in mm |
20 |
| p (mm) |
51.0 |
| l (mm) |
21 |
| o (mm) |
16.0 |
| q (mm) |
32.0 |
| Bi (mm) |
31 |
| n (mm) |
12,7 |
| Ringmaterial |
Wälzlagerstahl |
| Käfigmaterial |
Stahlblech |
| Wälzkörpermaterial |
Wälzlagerstahl |
| Gehäusematerial |
Grausguss |
| Marke |
- Gleiche Normmasse wie SKF und FAG (DIN/ISO)
- Wälzlagerstahl 100Cr6, Qualitätskontrolle beim Hersteller
- Direkt austauschbar gegen Markenlager gleicher Bezeichnung
📍Versand ab Lager Schweiz
🔒Sichere Zahlung
🏢Kauf auf Rechnung für Firmen
📦Versand mit Priority (Schweizer Post)
Staffelpreise
| Menge | Stückpreis | Rabatt |
|---|---|---|
| 1–9 Stück | CHF 16.25 | – |
| 10–49 Stück | CHF 15.45 | −5 % |
| 50–99 Stück | CHF 14.65 | −10 % |
| 100–199 Stück | CHF 13.80 | −15 % |
| 200–499 Stück | CHF 13.00 | −20 % |
| ab 500 Stück | CHF 12.20 | −25 % |
Der Rabatt gilt pro Artikel und wird im Warenkorb automatisch abgezogen. Preise inkl. MwSt.
| 1 | 9 | CHF 16.25 | CHF 0.00 | CHF 16.25 |
| 10 | 49 | CHF 15.45 | CHF 0.80 | CHF 16.25 |
| 50 | 99 | CHF 14.65 | CHF 1.60 | CHF 16.25 |
| 100 | 199 | CHF 13.80 | CHF 2.45 | CHF 16.25 |
| 200 | 499 | CHF 13.00 | CHF 3.25 | CHF 16.25 |
| 500 | - | CHF 12.20 | CHF 4.05 | CHF 16.25 |
96 vorrätig
Zuletzt geprueft: 27.10.2026 von Kugellager24 Technik-Team
Vergleichbare Lager für Welle Ø 20 mm
Gleiche Einbaumasse und gleiche Bauart – andere Marke oder Ausführung.
| Artikel | Marke | Dichtung | Preis | Verfügbarkeit |
|---|---|---|---|---|
| UCT 204 | EBS (Eigenmarke) | – | CHF 11.40 | 3 vorrätig |
| UCT 204 | NBR (Eigenmarke) | – | CHF 28.85 | 5 vorrätig |
Preise inkl. MwSt. Versand ab Lager Schweiz in 1–3 Werktagen.
Mehr wissen: Bezeichnung verstehen · Kreuzreferenz der Hersteller · Offen, ZZ oder 2RS? · Lagerluft C3 oder C4?
Beschreibung

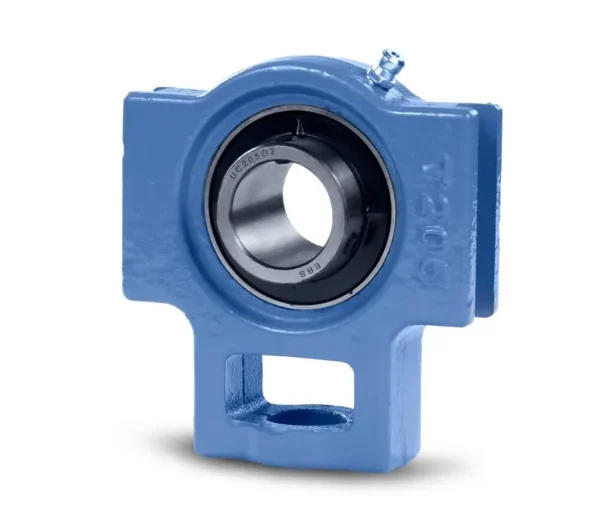

Kurz & knapp: UCT 204
- Anwendung: Ideal geeignet für Förderbänder und Gurtförderer, Kettenantriebe, Spannstationen, Landmaschinen.
Das UCT 204 von EBS, der Eigenmarke von Kugellager24, ist ein Spannlager (Take-up-Lager), das in einer Führung verschoben wird, um Förderbänder und Ketten zu spannen. Es passt auf eine Welle mit 20 mm Durchmesser.
Im Gehäuse sitzt das Einsatzlager UC mit beidseitig verbreitertem Innenring und zwei Madenschrauben. Das kugelige Einsatzlager gleicht kleine Fluchtungsfehler beim Einbau aus und lässt sich bei Verschleiss einzeln ersetzen.
Typische Einsatzbereiche
- Förderbänder und Gurtförderer
- Kettenantriebe
- Spannstationen
- Landmaschinen
- Verpackungsanlagen
Kompatibilität
Gehäuselager der Reihe UCT haben weltweit einheitliche Anschlussmasse. Das UCT 204 ersetzt deshalb das gleiche Lager anderer Hersteller, etwa von NTN, Koyo, FYH, SNR oder ASAHI. Das Einsatzlager UC 204 ist einzeln erhältlich. Mehr im Ratgeber Stehlager und Flanschlager und in der Kugellager-Kreuzreferenz.
Montagehinweise
Das Gehäuse auf eine ebene, stabile Fläche schrauben und die Welle durchschieben. Erst wenn beide Lager einer Welle ausgerichtet sind, das Einsatzlager auf der Welle fixieren. Die Madenschrauben gleichmässig und mit dem richtigen Drehmoment anziehen. Schritt für Schritt: Gehäuselager montieren.
Technische Daten
| Merkmal | Wert |
|---|---|
| Bezeichnung | UCT 204 |
| Bauart | Spannlager UCT |
| Einsatzlager | UC 204 |
| Wellendurchmesser d | 20 mm |
| Mass h | 61 mm |
| Mass a | 89 mm |
| Mass e | 76 mm |
| Mass b | 51 mm |
| Mass w | 94 mm |
| Mass g | 10 mm |
| Mass s | 19 mm |
| Breite Innenring Bi | 31 mm |
| Mass n | 12,7 mm |
| Mass l | 21 mm |
| Mass k | 12 mm |
| Mass p | 51 mm |
| Mass q | 32 mm |
| Mass o | 16 mm |
| Gehäuse | Grauguss |
| Lagerwerkstoff | Wälzlagerstahl |
| Nachschmierung | ab Werk gefettet |
| Tragzahl dynamisch C (Einsatzlager) | ca. 12,8 kN |
| Tragzahl statisch C0 (Einsatzlager) | ca. 6,65 kN |
| Marke | EBS (Eigenmarke Kugellager24) |
Tragzahlen sind Richtwerte des eingebauten Einsatzlagers nach Herstellerkatalog. Die zulässige Belastung der ganzen Einheit hängt auch vom Gehäuse und seiner Befestigung ab.
Kreuzreferenz – alternative Bezeichnungen
UCT 204
Alternativen
- UCT 204 SS – EBS: Edelstahl-Ausführung für Nassbereiche
- UCT 204 – NBR: Eigenmarke NBR
Häufige Fragen
Welche Welle passt? Eine Welle mit 20 mm Durchmesser. Für Zollwellen gibt es Einsatzlager mit Bindestrich-Zusatz, zum Beispiel -18 für 1 1/8 Zoll.
Wie wird das Lager auf der Welle befestigt? Mit den Madenschrauben im verbreiterten Innenring. Sie werden nach dem Ausrichten gleichmässig angezogen.
Kann ich nur das Einsatzlager wechseln? Ja. Das Einsatzlager UC 204 lässt sich aus dem Gehäuse schwenken und einzeln ersetzen. Anleitung: Gehäuselager montieren.
96 Stück sofort ab Lager Schweiz. Versand in 1–3 Werktagen. Mengenrabatt ab 10 Stück – ideal für Werkstatt, Industrie und Serienfertigung.
Rezensionen (0)
Nur angemeldete Kunden, die dieses Produkt gekauft haben, dürfen eine Rezension abgeben.
Versand & Lieferung
Der Versand erfolgt innerhalb 1-3 Werktagen
FAQ
Ist UCT 204 sofort ab Lager verfügbar?
Ja, UCT 204 ist ab Lager in Widnau (Schweiz) lieferbar. Versand mit der Schweizerischen Post in 1–3 Werktagen in die ganze Schweiz und nach Liechtenstein.
Wie schwer ist UCT 204?
UCT 204 wiegt ca. 800 g.
Von welchem Hersteller ist UCT 204?
UCT 204 ist ein Lager der Marke EBS, einer Eigenmarke von Kugellager24. Die Abmessungen entsprechen den internationalen Normen, daher ist es mit baugleichen Lagern anderer Hersteller austauschbar.
Für welche Anwendungen eignet sich UCT 204?
UCT 204 wird häufig in Elektrokleinmotoren, Haushaltsgeräten, Lüftern und kleinen Pumpen eingesetzt.
Wo werden Gehäuselager eingesetzt?
Gehäuselager (z. B. UCF/UCP) werden direkt auf einen Rahmen geschraubt und kommen typischerweise in der Fördertechnik und Landwirtschaftsmaschinen zum Einsatz.
