Gehäuselager: Stehlager und Flanschlager im Überblick

Von Filip Krsticevic, Inhaber Kugellager24 · Aktualisiert am 18. Oktober 2026

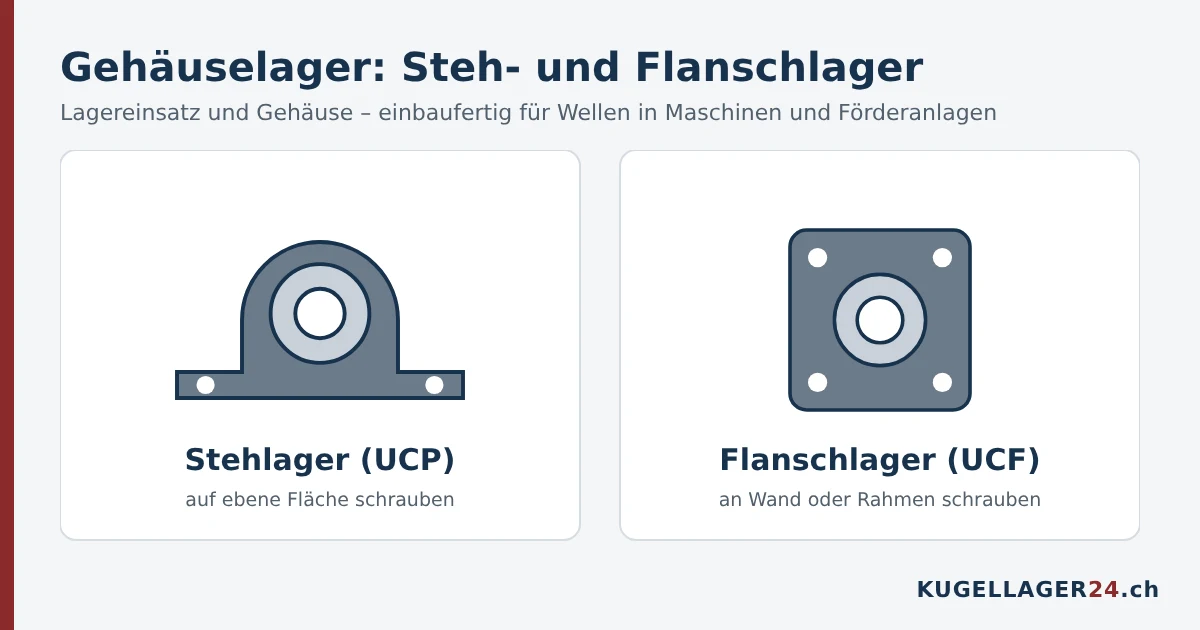

Kurz erklärt: Ein Gehäuselager besteht aus einem Lagereinsatz (zum Beispiel UC 205) und einem Gehäuse aus Grauguss oder Blech. Es wird einbaufertig an die Maschine geschraubt. Ein Stehlager (UCP) wird auf eine ebene Fläche montiert, ein Flanschlager (UCF, UCFL, UCFC) an eine Wand oder einen Rahmen. Die Zahl in der Bezeichnung nennt die Wellengrösse: UCP 205 passt auf eine 25-mm-Welle. Gehäuselager gleichen dank ihres kugeligen Sitzes Fluchtfehler beim Einbau aus und sind meist nachschmierbar.

Dieser Artikel erklärt den Aufbau von Gehäuselagern, die verschiedenen Gehäuseformen und Lagereinsätze, wie Sie die Bezeichnung lesen und welches Gehäuselager für welche Anwendung passt.

Aufbau eines Gehäuselagers

• Gehäuse: Meist aus Grauguss, für leichte Anwendungen aus gepresstem Stahlblech, für Nassbereiche aus Edelstahl oder Kunststoff. Es hat Bohrungen für die Befestigungsschrauben und oft einen Schmiernippel.
• Lagereinsatz: Ein abgedichtetes Rillenkugellager mit kugelig geschliffenem Aussenring und verlängertem Innenring. Er wird mit Madenschrauben, einem Exzenterring oder einer Spannhülse auf der Welle befestigt.
• Kugeliger Sitz: Der Aussenring liegt in einer kugeligen Bohrung des Gehäuses. So kann sich der Einsatz beim Einbau um einige Grad ausrichten und gleicht Fluchtfehler zwischen zwei Lagerstellen aus.

Gehäuselager sind die einfachste Art, eine Welle zu lagern: Es braucht keine präzise gefertigte Gehäusebohrung, keine Passung und kein Einpressen. Darum sind sie in Förderanlagen, Landmaschinen, Ventilatoren und im Anlagenbau so verbreitet.

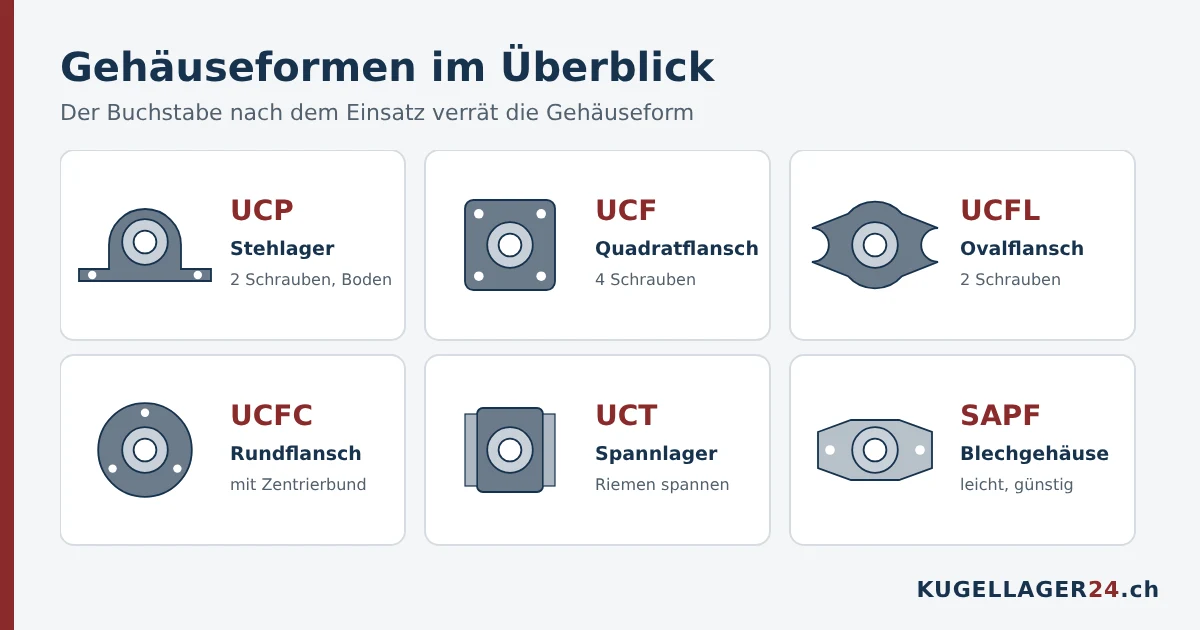

Gehäuseformen im Überblick

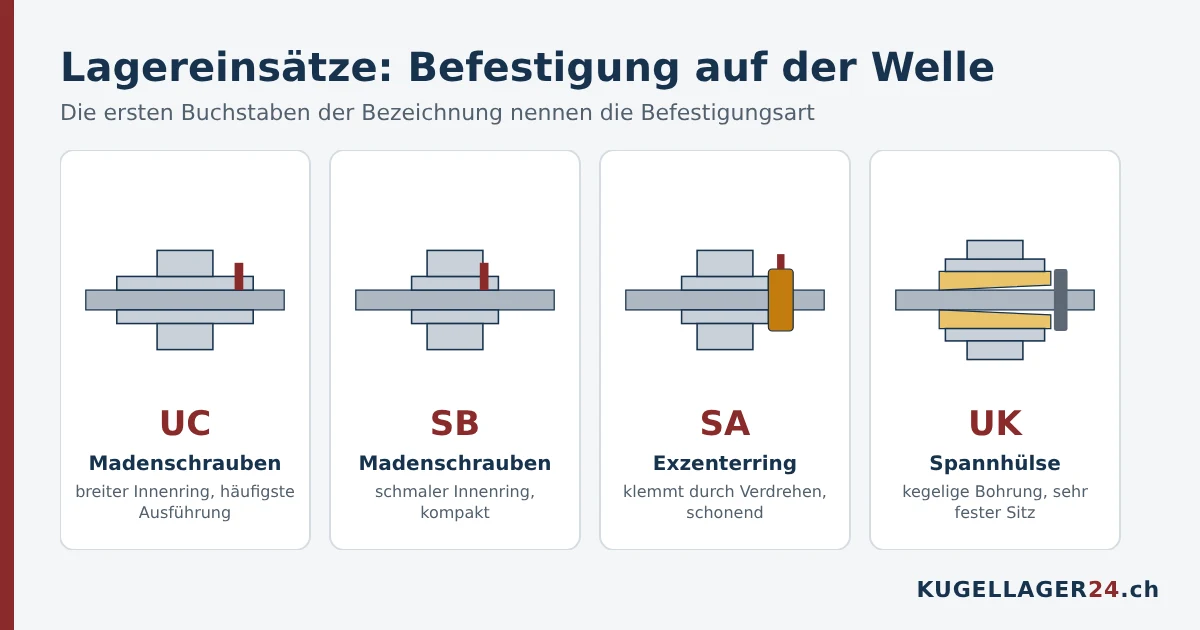

Lagereinsätze: UC, SA, SB und UK

• UC: Die häufigste Ausführung. Breiter Innenring mit zwei Madenschrauben (Gewindestiften), die auf die Welle drücken.
• SB: Ebenfalls mit Madenschrauben, aber schmalerer Innenring. Kompakter und günstiger, für leichtere Anwendungen.
• SA: Befestigung mit einem Exzenter-Spannring, der durch Verdrehen auf der Welle klemmt. Schont die Welle und eignet sich für eine Drehrichtung.
• UK: Kegelige Bohrung mit Spannhülse (H23xx). Sehr fester, zentrischer Sitz, auch auf Wellen mit grösseren Toleranzen. Achtung: Die Wellengrösse ist hier kleiner – UK 205 mit Spannhülse H2305 passt auf eine 20-mm-Welle.

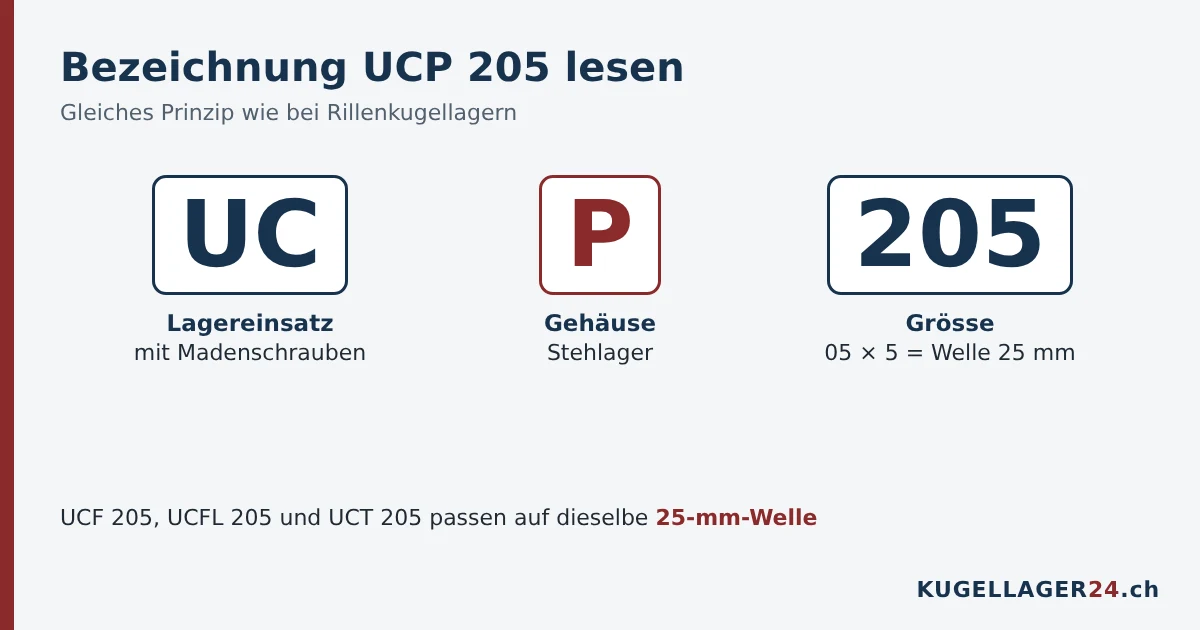

Bezeichnung lesen: Beispiel UCP 205

Gehäuselager werden nach demselben Prinzip bezeichnet wie Rillenkugellager:

• UC = Art des Lagereinsatzes
• P = Gehäuseform (hier Stehlager)
• 205 = Baugrösse. Die letzten beiden Ziffern mal 5 ergeben die Wellengrösse: 05 × 5 = 25 mm

UCP 205, UCF 205, UCFL 205 und UCT 205 haben denselben Lagereinsatz UC 205 und passen alle auf eine 25-mm-Welle. Für Zollwellen gibt es eigene Einsätze, zum Beispiel UC 205-16 für 1 Zoll (25,4 mm). Die Reihe 2 ist die Normalreihe, die Reihe 3 (zum Beispiel UCP 305) ist schwerer und trägt mehr Last. Mehr zum Bezeichnungssystem im Artikel Kugellager-Bezeichnung verstehen.

Stehlager oder Flanschlager – was passt?

• Stehlager, wenn die Welle über einer ebenen Fläche liegt, etwa auf einem Rahmen, Fundament oder Träger. Sie lassen sich einfach ausrichten und tragen radiale Lasten von oben gut.
• Flanschlager, wenn die Welle durch eine Wand oder einen senkrechten Rahmen führt. UCF für höhere Lasten, UCFL für schmale Rahmen, UCFC für eine genau zentrierte Lage.
• Spannlager (UCT), wenn ein Riemen, eine Kette oder ein Förderband gespannt werden muss.
• Edelstahl-Gehäuselager für Nassbereiche und Lebensmittel – siehe Edelstahl-Kugellager.

Montage und Wartung

1. Gehäuse locker anschrauben und die Welle durch die Einsätze schieben.
2. Welle ausrichten, dann die Gehäuseschrauben anziehen.
3. Erst zum Schluss die Madenschrauben oder den Exzenterring anziehen – bei zwei Lagern auf derselben Welle zuerst auf der Antriebsseite.
4. Über den Schmiernippel regelmässig wenig Fett nachgeben – siehe Kugellager schmieren und warten.

Ist nur der Lagereinsatz verschlissen, können Sie ihn einzeln ersetzen: Einsatz im Gehäuse um 90° drehen und über die Einführungsnuten herausnehmen.

Häufige Fragen

Was ist der Unterschied zwischen Stehlager und Flanschlager? Das Stehlager wird auf eine ebene Fläche geschraubt, die Welle liegt darüber. Das Flanschlager wird an eine Wand oder einen Rahmen geschraubt, die Welle führt hindurch.

Was bedeutet UCP 205? UC-Lagereinsatz mit Madenschrauben in einem Stehlagergehäuse (P), für eine Welle mit 25 mm Durchmesser.

Kann ich nur den Lagereinsatz wechseln? Ja. Der Einsatz wird im Gehäuse um 90° gedreht und herausgenommen. Achten Sie auf dieselbe Bezeichnung, zum Beispiel UC 205.

Was ist ein Spannlager? Ein Gehäuselager (UCT), das sich in einer Führung verschieben lässt. Damit wird ein Riemen oder Förderband gespannt.

Welches Gehäuselager für eine 30-mm-Welle? Die Baugrösse 206, zum Beispiel UCP 206 oder UCF 206.
