Kugellager messen: Innendurchmesser, Aussendurchmesser und Breite bestimmen

Von Filip Krsticevic, Inhaber Kugellager24 · Aktualisiert am 17. Oktober 2026

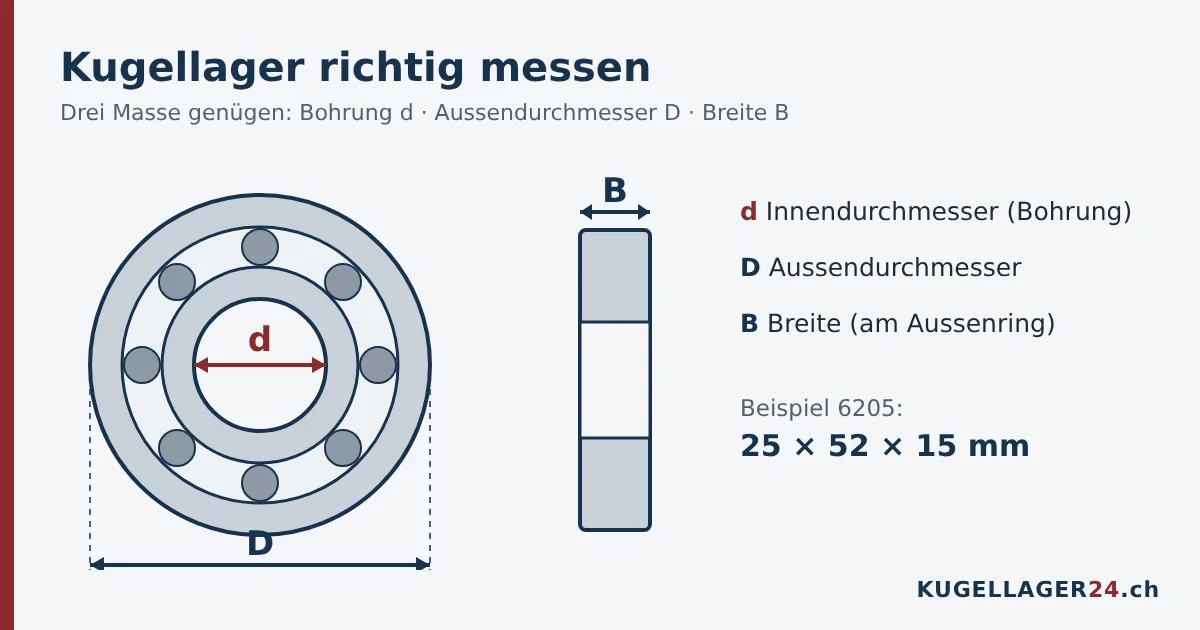

Kurz erklärt: Um ein Kugellager zu bestimmen, messen Sie mit einer Schieblehre drei Masse: den Innendurchmesser d (Bohrung), den Aussendurchmesser D und die Breite B. Mit diesen drei Werten – zum Beispiel 25 × 52 × 15 mm – finden Sie das Lager in jeder Masstabelle. In diesem Beispiel ist es ein 6205.

Diese Anleitung zeigt, wie Sie die drei Masse richtig messen, welche Fehler zu falschen Ersatzlagern führen und wie Sie aus den Messwerten die genaue Lagerbezeichnung ableiten.

Was Sie brauchen

• Eine Schieblehre (digital oder analog). Eine Ablesegenauigkeit von 0,1 mm genügt, 0,02 mm ist besser.
• Ein sauberes, trockenes Lager. Fett und Schmutz verfälschen das Mass.
• Die Kugellager Masstabelle zum Nachschlagen.

1. Innendurchmesser d messen

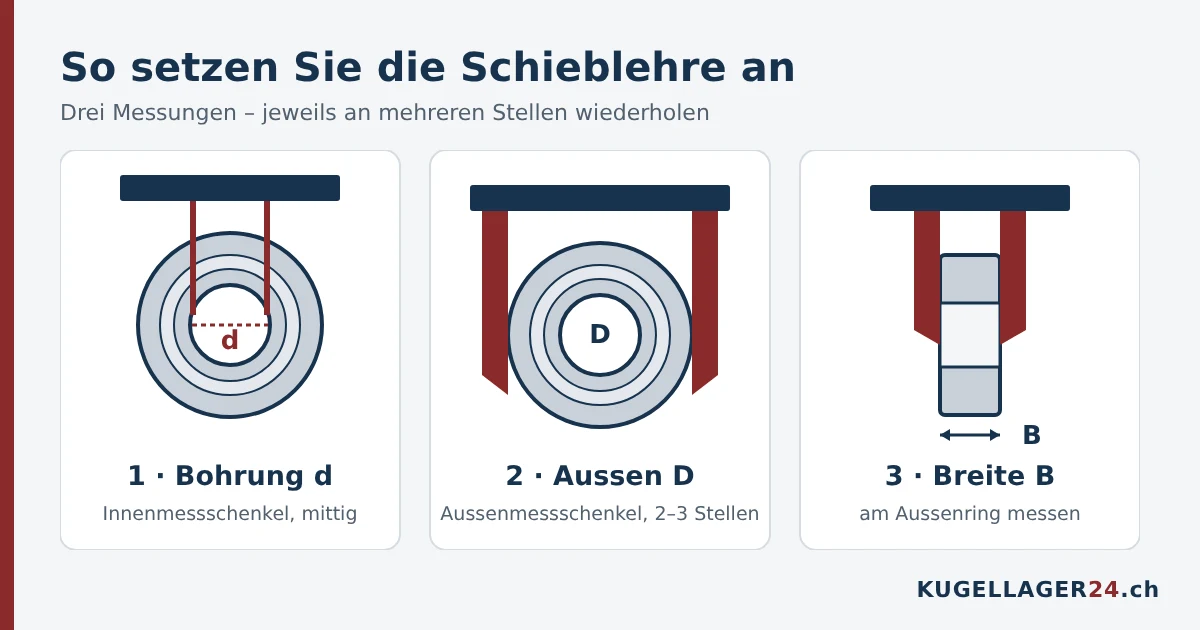

Setzen Sie die Innenmessschenkel (die kleinen Spitzen oben an der Schieblehre) in die Bohrung und öffnen Sie sie, bis sie leicht am Innenring anliegen. Messen Sie an zwei bis drei Stellen, jeweils um etwa 90° gedreht, und nehmen Sie den grössten Wert. Die Schieblehre muss dabei genau durch die Mitte gehen – schräg oder seitlich angesetzt misst sie zu wenig.

Die Bohrungen metrischer Kugellager sind ganze Millimeter. Messen Sie 24,98 mm, beträgt die Bohrung 25 mm. Ab 20 mm sind die Bohrungen fast immer durch 5 teilbar (20, 25, 30, 35 …). Wie die Bohrung in der Bezeichnung verschlüsselt ist, erklärt der Artikel Kugellager-Bezeichnung verstehen.

2. Aussendurchmesser D messen

Legen Sie das Lager zwischen die Aussenmessschenkel (die grossen Backen unten) und schliessen Sie sie, bis sie den Aussenring berühren. Auch hier an mehreren Stellen messen. Bei 25 mm Bohrung sind zum Beispiel Aussendurchmesser von 37, 42, 47, 52 oder 62 mm üblich – daran erkennen Sie die Baureihe.

3. Breite B messen

Messen Sie die Breite am Aussenring, nicht am Innenring. Bei manchen Lagern, etwa bei Lagereinsätzen der Reihen UC oder SA für Gehäuselager, ist der Innenring deutlich breiter als der Aussenring. Für die Bestimmung des Einsatzes zählt dort die Bohrung und der Aussendurchmesser; die Innenringbreite notieren Sie zusätzlich.

4. Lager in der Tabelle suchen

Alle Grössen von 604 bis 6238 finden Sie in der Kugellager Masstabelle. Stimmen Bohrung und Aussendurchmesser, aber die Breite ist grösser (zum Beispiel 25 × 52 × 18 mm), handelt es sich meist um eine breite Ausführung wie das 62205 oder um ein zweireihiges Lager.

5. Abdichtung bestimmen

• Glänzende Metallscheibe auf beiden Seiten = ZZ (bei SKF und FAG: 2Z)
• Schwarze, rote, braune oder blaue Gummidichtung auf beiden Seiten = 2RS
• Nur auf einer Seite abgedeckt = Z bzw. RS
• Kugeln und Käfig sichtbar = offenes Lager

Mit Massen und Abdichtung haben Sie die vollständige Bezeichnung, zum Beispiel 6205 2RS.

Typische Messfehler

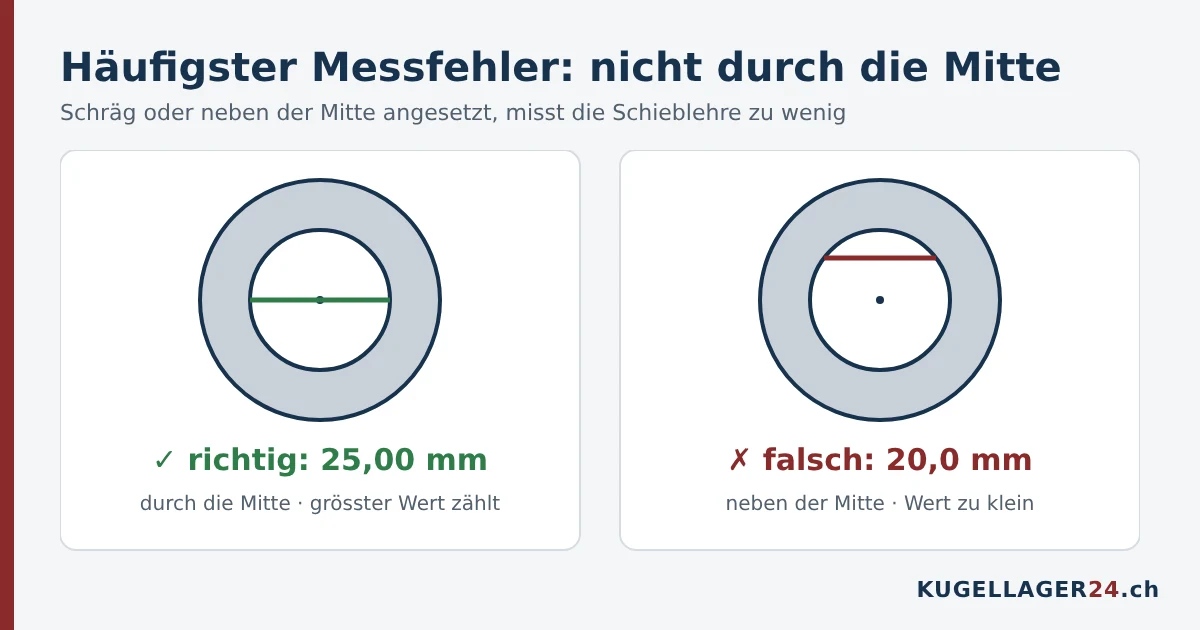

• Nicht durch die Mitte gemessen: Der Innendurchmesser wird zu klein – je weiter neben der Mitte, desto kleiner der Wert. Eine 25-mm-Bohrung kann so schnell wie 20 mm aussehen.
• Welle statt Lager gemessen: Eine eingelaufene Welle ist kleiner als die Lagerbohrung. Messen Sie das Lager selbst.
• Breite am Innenring gemessen: Bei Lagern mit verlängertem Innenring ergibt das ein falsches Mass.
• Verschmutztes oder rostiges Lager: Ablagerungen am Aussenring vergrössern den Messwert um einige Zehntel.
• Zoll statt Millimeter: Krumme Werte wie 12,7 mm oder 19,05 mm deuten auf ein Zolllager hin (siehe unten).

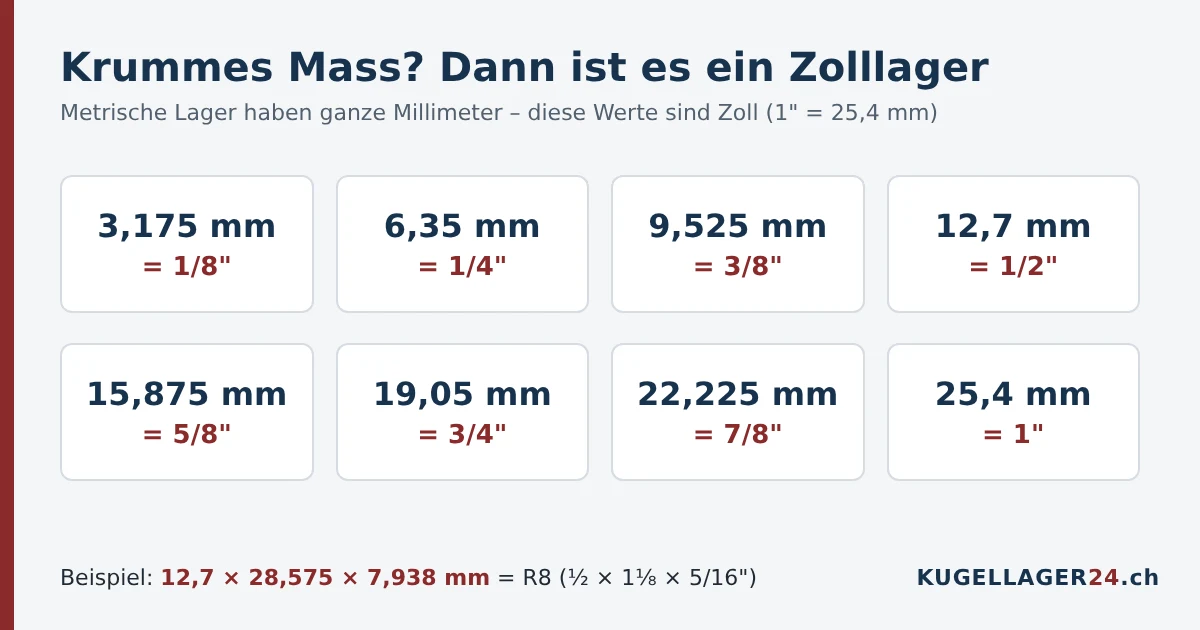

Krumme Masse: Zolllager erkennen

Metrische Kugellager haben ganzzahlige Millimetermasse. Ergibt Ihre Messung Werte wie 9,525 mm, 12,7 mm oder 28,575 mm, handelt es sich um ein Zolllager (1 Zoll = 25,4 mm). Diese Lager tragen meist Bezeichnungen wie R8 oder 1630 und kommen vor allem in Maschinen aus den USA und Grossbritannien vor.

Passende Lager finden Sie in der Kategorie Kugellager Zoll.

Lagersitz gleich mitprüfen

Wenn Sie ohnehin messen, lohnt sich ein Blick auf Welle und Gehäuse. Ist die Welle an der Lagerstelle eingelaufen oder das Gehäuse ausgeschlagen, sitzt auch ein neues Lager nicht fest. Es dreht im Sitz mit, wird warm und fällt früh aus. Messen Sie die Welle an mehreren Stellen: Weicht der Wert deutlich vom Bohrungsmass des Lagers ab oder ist die Welle unrund, sollte der Sitz instand gesetzt werden.

Häufige Fragen

Wie messe ich den Innendurchmesser eines Kugellagers? Mit den Innenmessschenkeln einer Schieblehre durch die Mitte der Bohrung, an mehreren Stellen. Der grösste Wert ist das Mass.

Wie bestimme ich die Grösse des Aussenrings? Mit den Aussenmessschenkeln der Schieblehre über den Aussenring messen, an zwei bis drei Stellen. Das Ergebnis ist der Aussendurchmesser D.

Welches Lager hat 20 × 47 × 14 mm? Das ist ein 6204 aus der Normalreihe 62.

Welches Lager hat 25 × 52 × 15 mm? Ein 6205. Mit Gummidichtungen heisst es 6205 2RS, mit Metallscheiben 6205 ZZ.

Was mache ich, wenn ich das Lager nicht finde? Senden Sie uns die drei Masse und ein Foto an info@kugellager24.ch oder per WhatsApp-Chat (+41 78 208 80 26). Wir bestimmen das Lager und beschaffen es auch, wenn es nicht im Shop gelistet ist.
