Gehäuselager montieren: Anleitung, Fehler und Edelstahl

Von Filip Krsticevic, Inhaber Kugellager24 · Aktualisiert am 18. Oktober 2026

Kurz erklärt: Ein Gehäuselager wird so montiert: Welle prüfen, Gehäuse lose anschrauben, Welle einschieben, beide Lagerstellen ausrichten, Gehäuse gleichmässig festziehen und zuletzt den Lagereinsatz auf der Welle sichern – mit Madenschrauben (UC), Exzenterring (SA) oder Spannhülse (UK). Die häufigsten Fehler sind nicht angezogene Madenschrauben, unebene Auflageflächen und Hammerschläge. In nassen Bereichen und in der Lebensmittelindustrie sind Gehäuse und Lagereinsatz aus Edelstahl die richtige Wahl.

Diese Anleitung gilt für Stehlager und Flanschlager mit kugeligem Lagereinsatz. Einen Überblick über die Bauformen gibt der Artikel Stehlager und Flanschlager.

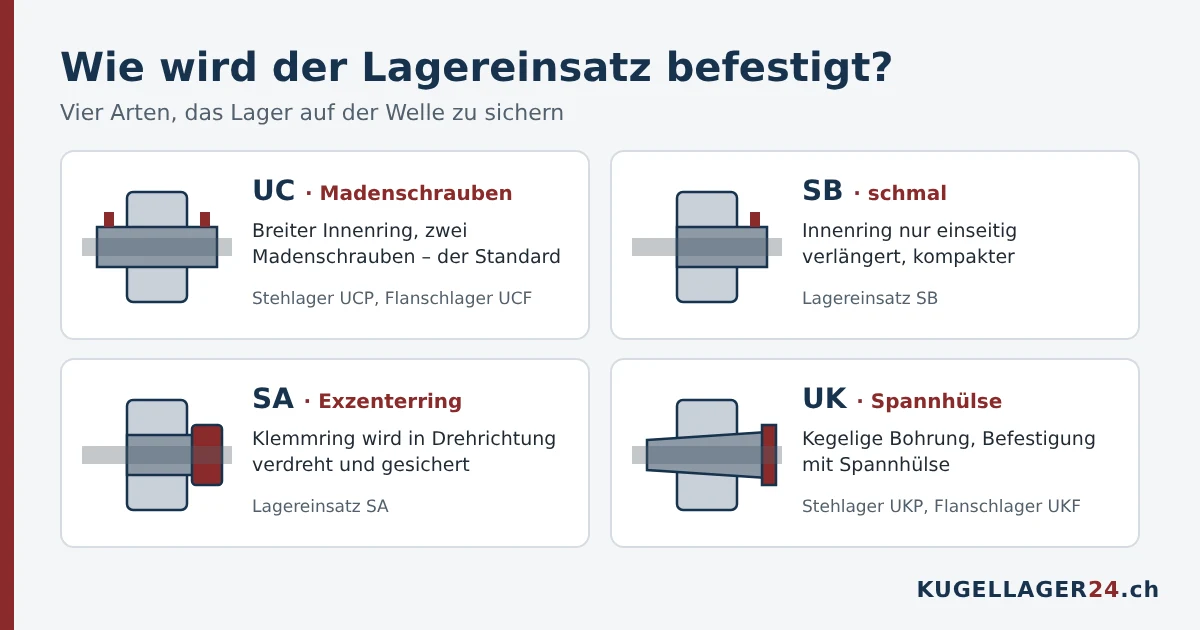

Wie wird der Lagereinsatz auf der Welle befestigt?

Die Welle sollte bei UC-, SA- und SB-Lagern die Toleranz h7 bis h9 haben – also leicht kleiner als das Nennmass. Mehr dazu: Passungen für Kugellager.

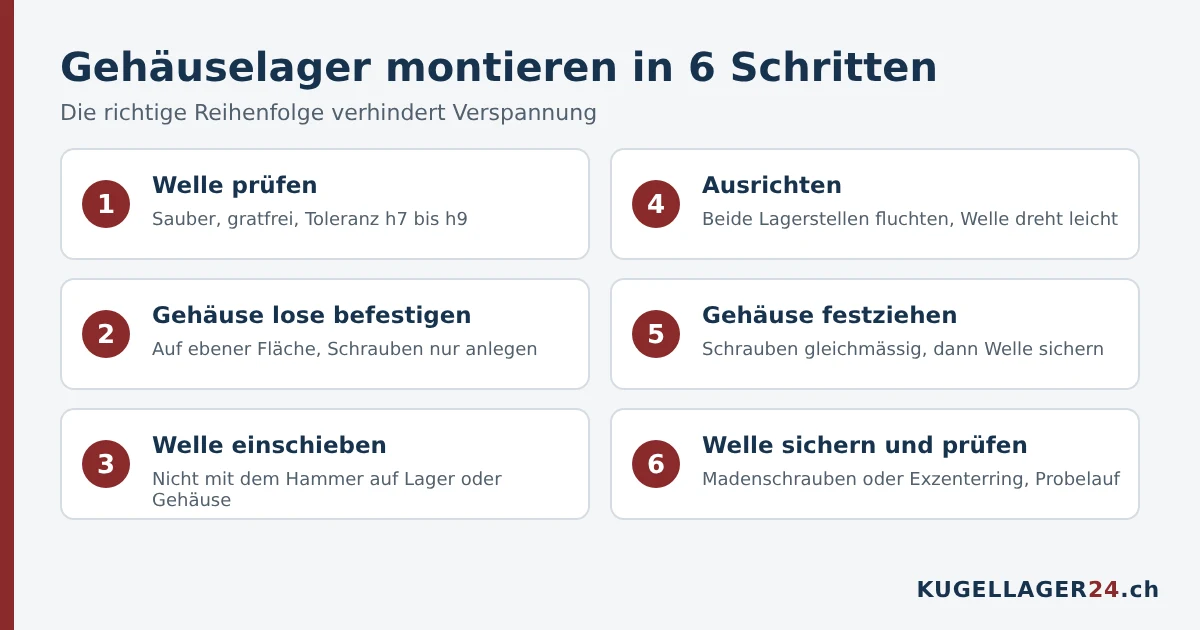

Gehäuselager montieren in 6 Schritten

1. Welle prüfen: Sauber, gratfrei, ohne Riefen. Alte Abdrücke von Madenschrauben glätten.
2. Gehäuse lose befestigen: Auf einer ebenen, sauberen Auflage. Schrauben nur anlegen, noch nicht festziehen.
3. Welle einschieben: Von Hand oder mit leichtem Druck. Nie mit dem Hammer auf Lagereinsatz oder Gehäuse schlagen.
4. Ausrichten: Beide Lagerstellen fluchten zueinander, die Welle dreht leicht und ohne Klemmen. Der kugelige Sitz gleicht kleine Fluchtfehler beim Einbau aus, ersetzt aber kein sauberes Ausrichten.
5. Gehäuse festziehen: Befestigungsschrauben gleichmässig und über Kreuz anziehen.
6. Welle sichern und prüfen: Madenschrauben anziehen oder Exzenterring sichern. Bei zwei Lagerstellen zuerst die eine, dann nach dem Durchdrehen der Welle die andere. Zum Schluss Probelauf: ruhig, ohne Geräusche, ohne Erwärmung.

Die Anzugsmomente für Madenschrauben und Gehäuseschrauben gibt der Hersteller pro Baugrösse an. Ein Tropfen Schraubensicherung verhindert, dass sich Madenschrauben durch Vibration lösen.

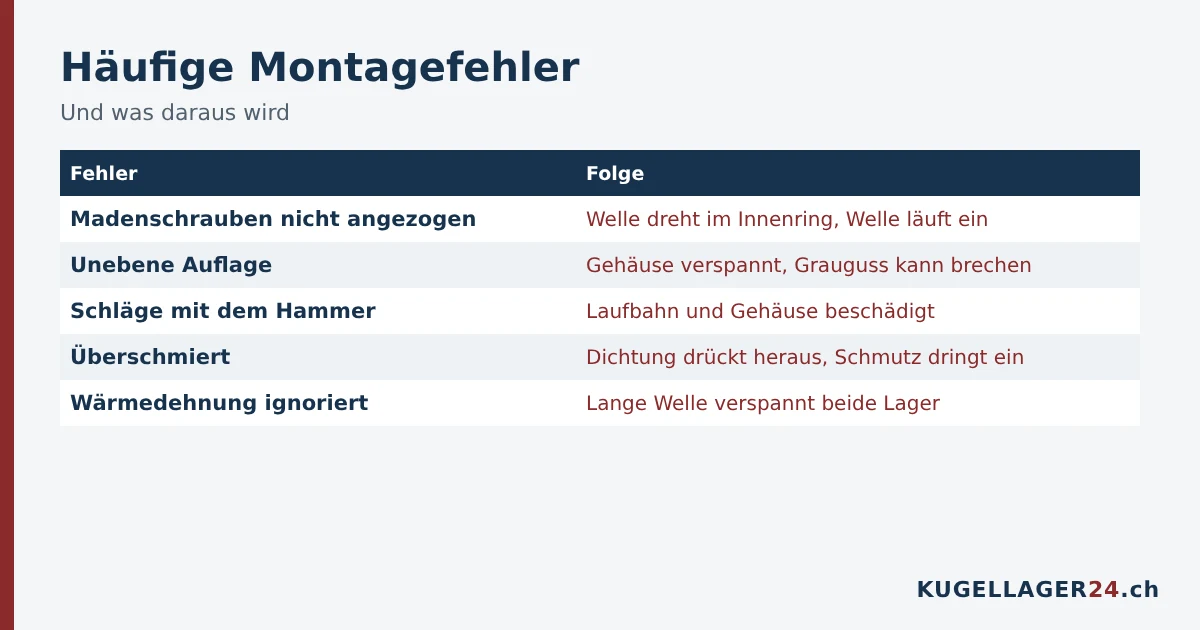

Häufige Montagefehler

• Madenschrauben nicht angezogen: Die Welle dreht im Innenring, läuft ein und muss ersetzt werden.
• Unebene Auflage: Das Gehäuse wird beim Festziehen verspannt. Gehäuse aus Grauguss können dabei brechen.
• Schläge mit dem Hammer: Beschädigen Laufbahn, Kugeln und Gehäuse.
• Überschmiert: Zu viel Fett mit zu hohem Druck drückt die Dichtung heraus – danach dringt Schmutz ein. Langsam und nur bis zum ersten Fettaustritt nachschmieren.
• Wärmedehnung ignoriert: Bei langen, warmen Wellen dehnt sich die Welle zwischen zwei fest gesicherten Lagern aus und verspannt beide. Dann eine Lagerstelle so ausführen, dass sie axial nachgeben kann.

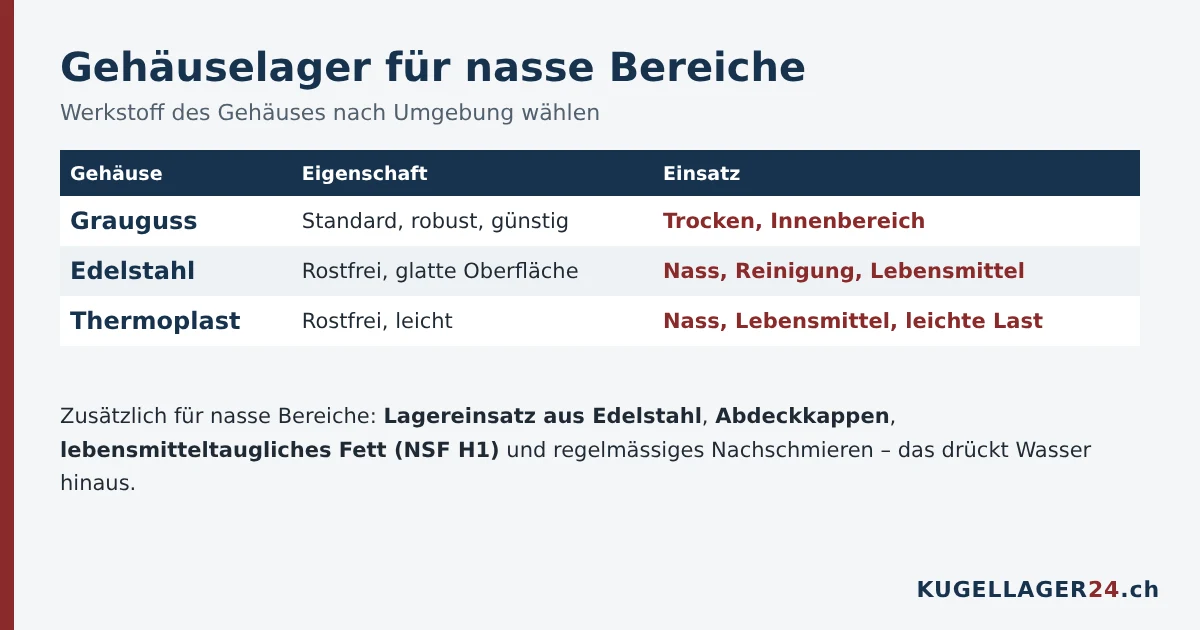

Gehäuselager für nasse Bereiche und die Lebensmittelindustrie

Für nasse Bereiche und die Lebensmittelindustrie zusätzlich wichtig:

• Lagereinsatz aus Edelstahl: Ein Edelstahlgehäuse nützt wenig, wenn der Lagereinsatz rostet – siehe Spannlager UC Edelstahl und Lagereinsatz SA Edelstahl.
• Komplette Einheiten: Stehlager UCP Edelstahl und Flanschlager UCF Edelstahl.
• Lebensmitteltaugliches Fett: Wo Kontakt mit Lebensmitteln möglich ist, ein Fett mit NSF-H1-Registrierung verwenden.
• Abdeckkappen: Schützen offene Wellenenden und verhindern, dass Wasser direkt auf die Dichtung trifft.
• Regelmässig nachschmieren: Frisches Fett drückt eingedrungenes Wasser und Reinigungsmittel aus dem Lager.
• Reinigung: Den Hochdruckstrahl nicht direkt auf die Dichtung richten.

Mehr zu rostfreien Lagern: Edelstahl-Kugellager.

Häufige Fragen

Wie fest müssen die Madenschrauben angezogen werden? Nach Angabe des Herstellers für die jeweilige Baugrösse. Zu locker lässt die Welle durchrutschen, zu fest kann den Innenring verformen.

In welche Richtung wird der Exzenterring gedreht? In Drehrichtung der Welle. So zieht sich der Ring im Betrieb weiter fest statt sich zu lösen.

Kann man ein Gehäuselager nachschmieren? Ja, wenn das Gehäuse einen Schmiernippel hat. Langsam schmieren, bis am Dichtspalt etwas frisches Fett austritt.

Welches Gehäuselager für die Lebensmittelindustrie? Gehäuse aus Edelstahl oder Thermoplast mit Lagereinsatz aus Edelstahl und lebensmitteltauglichem Fett.

Gleicht ein Gehäuselager Fluchtfehler aus? Kleine Fluchtfehler beim Einbau ja, dank des kugeligen Sitzes. Eine dauerhaft schief laufende Welle verkürzt aber trotzdem die Lebensdauer.
