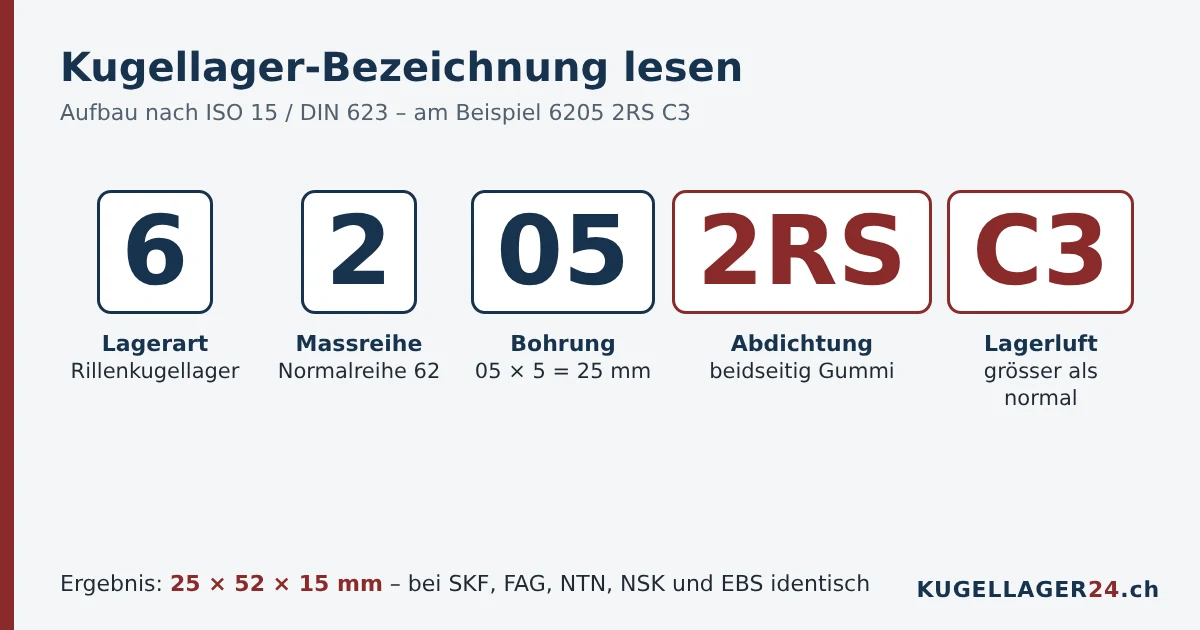

Kurz erklärt: Eine Wälzlager-Bezeichnung wie 6205 2RS C3 ist nach ISO 15 bzw. DIN 623 aufgebaut. Die erste Ziffer nennt die Lagerart (6 = Rillenkugellager), die zweite Ziffer die Massreihe (2 = Normalreihe), die letzten zwei Ziffern die Bohrung (05 × 5 = 25 mm). Die Zusätze dahinter beschreiben Abdichtung (2RS = beidseitig gummigedichtet) und Lagerluft (C3 = erhöht). Das 6205 2RS C3 misst also 25 × 52 × 15 mm.

Diese Anleitung zeigt Schritt für Schritt, wie Sie jede Lagerbezeichnung lesen – mit Tabellen zu Bohrungskennzahlen, Vor- und Nachsetzzeichen sowie den unterschiedlichen Schreibweisen von SKF, FAG, NTN und NSK.

So ist eine Lagerbezeichnung aufgebaut

Jede Bezeichnung besteht aus bis zu drei Teilen:

1. Vorsetzzeichen (optional) – z. B. SS für Edelstahl oder MR für metrische Miniaturlager.
2. Basiszeichen – Lagerart, Massreihe und Bohrungskennzahl, z. B. 6205.
3. Nachsetzzeichen (optional) – Abdichtung, Lagerluft, Genauigkeit, Käfig usw., z. B. 2RS C3.

Das Basiszeichen ist bei allen Herstellern genormt. Ein 6205 hat bei SKF, FAG, NTN, NSK oder EBS immer 25 mm Bohrung, 52 mm Aussendurchmesser und 15 mm Breite. Unterschiedlich sind nur die Nachsetzzeichen.

1. Ziffer: die Lagerart

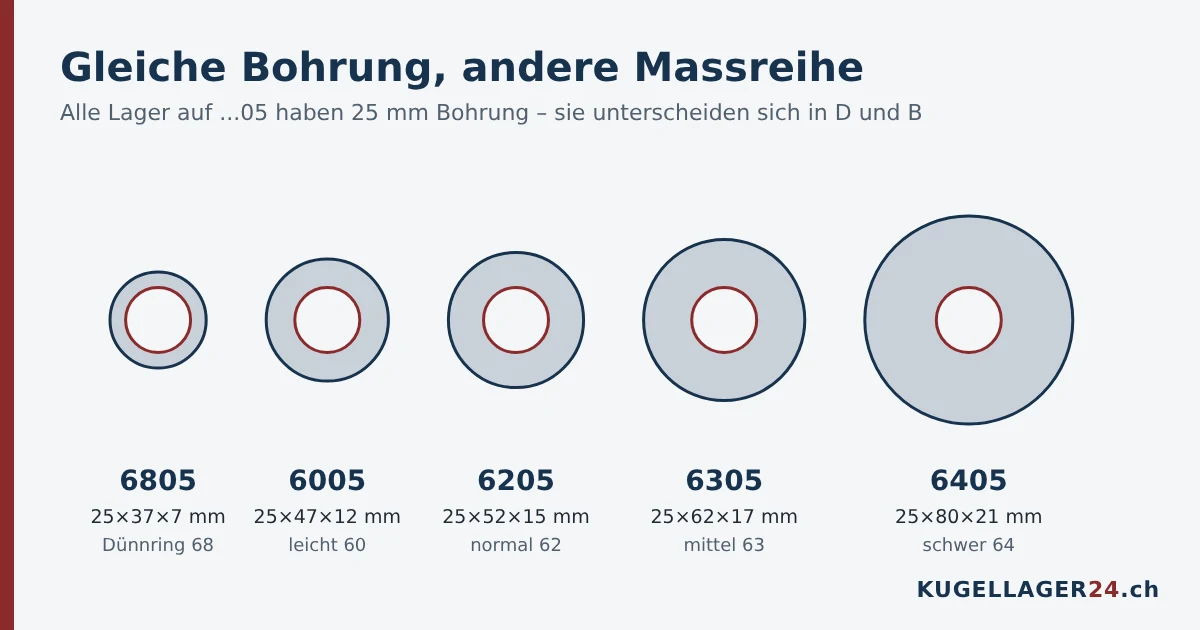

2. Ziffer: die Massreihe

Bei Rillenkugellagern zeigt die zweite Ziffer, wie kräftig das Lager bei gleicher Bohrung gebaut ist:

• 68, 69 – Dünnringlager, sehr kleiner Querschnitt (6805 = 25 × 37 × 7 mm)
• 160 – extra leichte Reihe (16005 = 25 × 47 × 8 mm)
• 60 – leichte Reihe (6005 = 25 × 47 × 12 mm)
• 62 – Normalreihe, am weitesten verbreitet (6205 = 25 × 52 × 15 mm)
• 63 – mittelschwere Reihe (6305 = 25 × 62 × 17 mm)
• 64 – schwere Reihe (6405 = 25 × 80 × 21 mm)

Alle Lager mit Endziffern 05 haben dieselbe Bohrung von 25 mm – sie unterscheiden sich nur im Aussendurchmesser und in der Breite. Alle Grössen auf einen Blick finden Sie in der Kugellager Masstabelle.

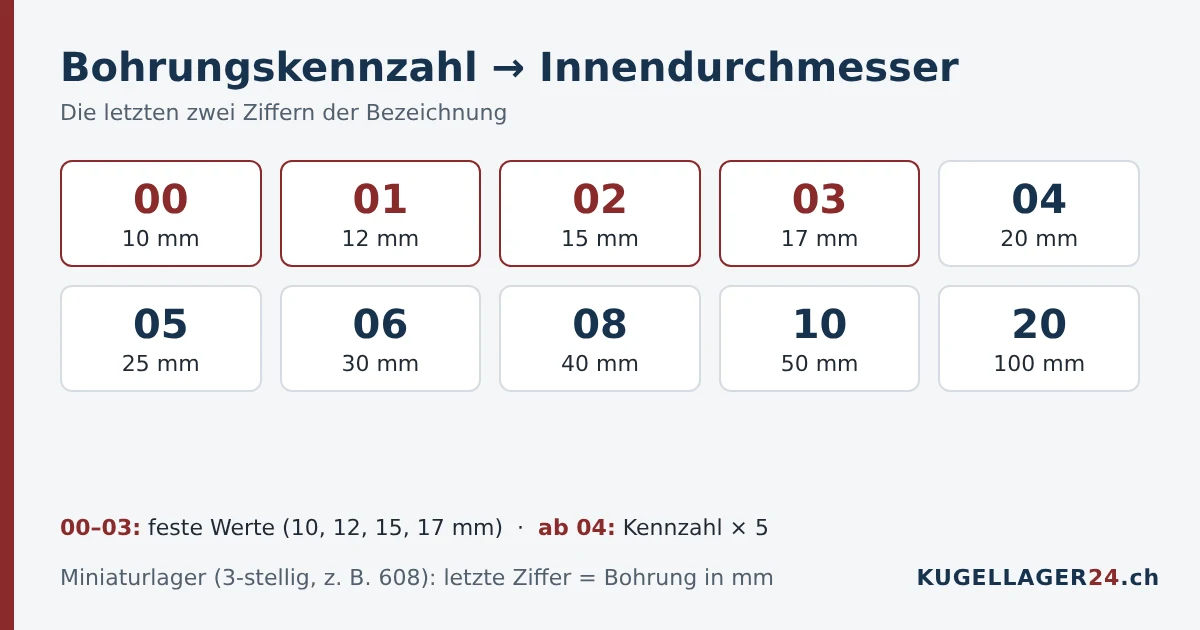

Letzte zwei Ziffern: die Bohrung

Miniaturlager mit dreistelliger Bezeichnung funktionieren anders: Die letzte Ziffer ist direkt die Bohrung in mm. Ein 608 hat 8 mm Bohrung (8 × 22 × 7 mm), ein 625 5 mm Bohrung (5 × 16 × 5 mm).

Vorsetzzeichen

Nachsetzzeichen

Abdichtung

ZZ-Lager laufen etwas leichter und eignen sich für trockene, saubere Umgebungen. 2RS-Lager dichten besser gegen Wasser und Staub ab. Beide sind ab Werk gefettet. Mehr dazu: Offen, ZZ oder 2RS?

Lagerluft

Die Lagerluft ist das Spiel zwischen Kugeln und Laufbahnen. CN (oft ohne Angabe) ist Normal, C3 grösser als normal, C4 und C5 noch grösser, C2 kleiner. C3 wird empfohlen, wenn das Lager warm läuft oder mit Presssitz montiert wird – etwa in Elektromotoren.

Genauigkeit

P0 ist die Normalklasse (meist nicht angegeben). P6, P5 und P4 stehen für zunehmend engere Toleranzen nach ISO 492 – für Spindeln und schnelllaufende Präzisionsantriebe.

Weitere häufige Zusätze

• K – kegelige Bohrung (1:12) für die Montage mit Spannhülse, z. B. 1208 K.
• N / NR – Ringnut im Aussenring bzw. Ringnut mit Sprengring.
• E – verstärkte Ausführung mit höherer Tragzahl (bei Rollenlagern).
• M – Massivkäfig aus Messing; J – Stahlblechkäfig; TN9 (SKF) – Käfig aus Polyamid.
• B bzw. AC – Druckwinkel 40° bzw. 25° bei Schrägkugellagern.
• W33 – Schmiernut mit Schmierbohrungen im Aussenring (Pendelrollenlager).
• HT – Hochtemperatur-Ausführung; eine Zahl dahinter nennt die maximale Temperatur, z. B. HT280 = bis 280 °C. Siehe Spezial-Wälzlager.

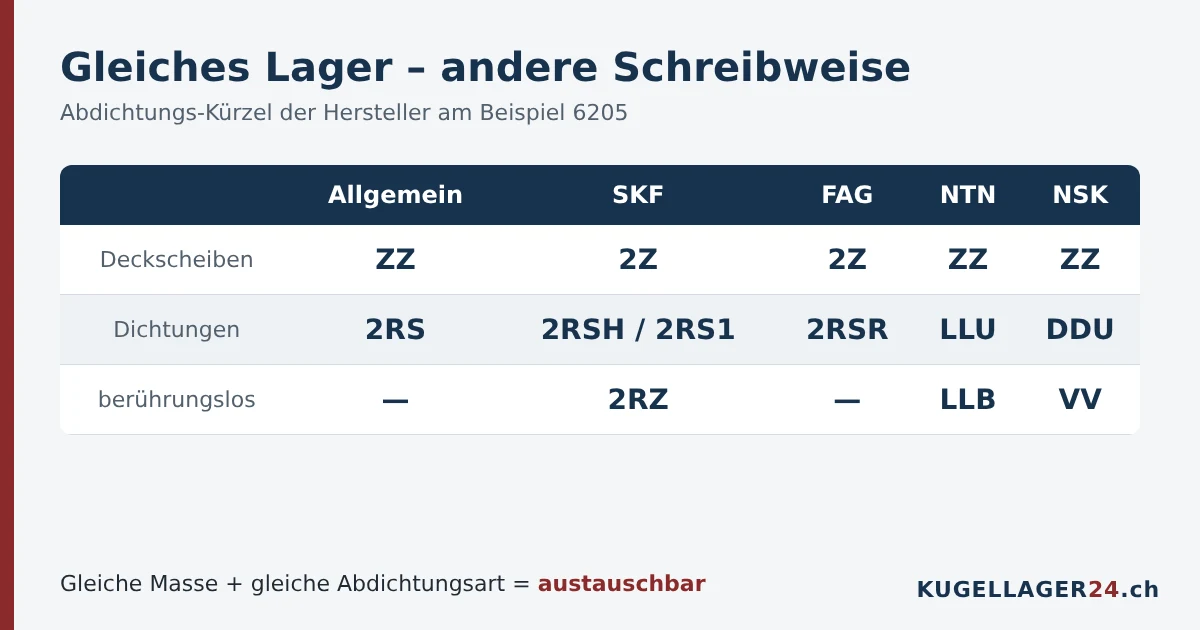

Gleiches Lager, andere Schreibweise: Hersteller im Vergleich

Jeder Hersteller verwendet eigene Kürzel für die Abdichtung. Massgebend sind gleiche Masse und gleiche Abdichtungsart – dann sind die Lager austauschbar.

Beispiele Schritt für Schritt

• 6205 2RS – Rillenkugellager (6), Normalreihe (2), Bohrung 05 × 5 = 25 mm, beidseitig gummigedichtet. Masse 25 × 52 × 15 mm.
• 608 2RS – Miniatur-Rillenkugellager, 8 mm Bohrung, beidseitig gedichtet. Masse 8 × 22 × 7 mm – das typische Skateboard-Lager.
• 6304 ZZ C3 – Rillenkugellager, mittelschwere Reihe 63, Bohrung 04 × 5 = 20 mm, beidseitig Deckscheiben, erhöhte Lagerluft. Masse 20 × 52 × 15 mm.
• 22210 E K C3 – Pendelrollenlager, Reihe 222, Bohrung 10 × 5 = 50 mm, verstärkt, kegelige Bohrung, Lagerluft C3. Masse 50 × 90 × 23 mm.
• 30205 – Kegelrollenlager, Reihe 302, Bohrung 25 mm. Masse 25 × 52 × 16,25 mm.
• UCP 205 – Stehlager (P) mit Lagereinsatz UC, Bohrung 05 × 5 = 25 mm Welle.

Bezeichnung nicht mehr lesbar?

Ist der Aufdruck abgenutzt, messen Sie mit einer Schieblehre die Bohrung d, den Aussendurchmesser D und die Breite B. Mit diesen drei Massen finden Sie das passende Lager in der Masstabelle. Die Abdichtung erkennen Sie von aussen: glänzende Metallscheibe = ZZ, schwarze oder farbige Gummidichtung = 2RS.

Häufige Fragen

Was bedeutet 6205 2RS? Ein einreihiges Rillenkugellager der Normalreihe 62 mit 25 mm Bohrung, 52 mm Aussendurchmesser und 15 mm Breite, beidseitig mit Gummidichtungen.

Ist 6205 2RS dasselbe wie 6205-2RSH? Ja, was Masse und Abdichtungsart betrifft. 2RSH ist die Bezeichnung von SKF für die beidseitig gedichtete Ausführung; die Lager sind austauschbar.

Was ist der Unterschied zwischen 6205 und 6305? Beide haben 25 mm Bohrung. Das 6305 gehört zur mittelschweren Reihe, ist grösser (62 mm Aussendurchmesser, 17 mm Breite) und trägt mehr Last.

Was bedeutet C3 bei einem Kugellager? C3 steht für eine erhöhte Lagerluft. Sie gleicht Wärmeausdehnung und Presssitze aus und ist bei Elektromotoren üblich.

Wo kann ich Kugellager in der Schweiz kaufen? Kugellager24 führt rund 3'800 Lagertypen ab Lager in Widnau (SG) und liefert in 1–3 Werktagen in die ganze Schweiz und nach Liechtenstein. Für Firmen ist Kauf auf Rechnung möglich.
