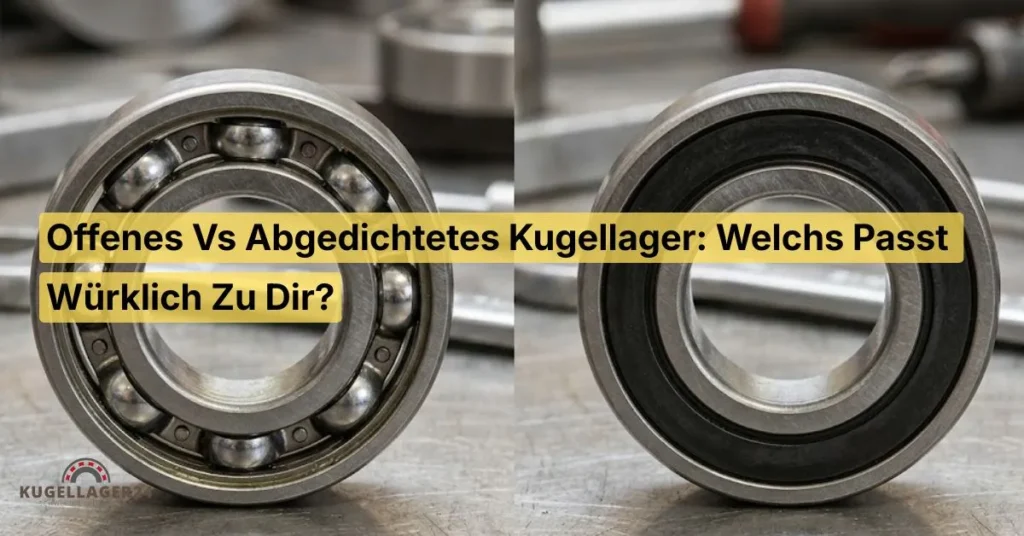

Offenes Vs Abgedichtetes Kugellager: Welchs Passt Würklich Zu Dir?

Hast du dich schon gefragt, warum dein Lager nach einer Saison kaputt ist?

Das passiert häufiger als man denkt. Die Antwort liegt oft bei der falschen Lagerauswahl. Offene Kugellager funktionieren gut in sauberen, kontrollierten Umgebungen. Abgedichtete Kugellager schützen besser gegen Staub und Feuchtigkeit. Beim Vergleich Offenes Vs Abgedichtetes Kugellager entscheidet die Einsatzumgebung alles. Ein offenes Lager braucht regelmässige Nachschmierung und eine saubere Umgebung. Ein abgedichtetes Lager ist wartungsärmer und robuster unter rauen Bedingungen.

Beide Typen haben ihren Platz, aber keiner passt für alles. Dieser Artikel zeigt dir die wichtigsten Unterschiede, typische Fehler und praktische Entscheidungshilfen.

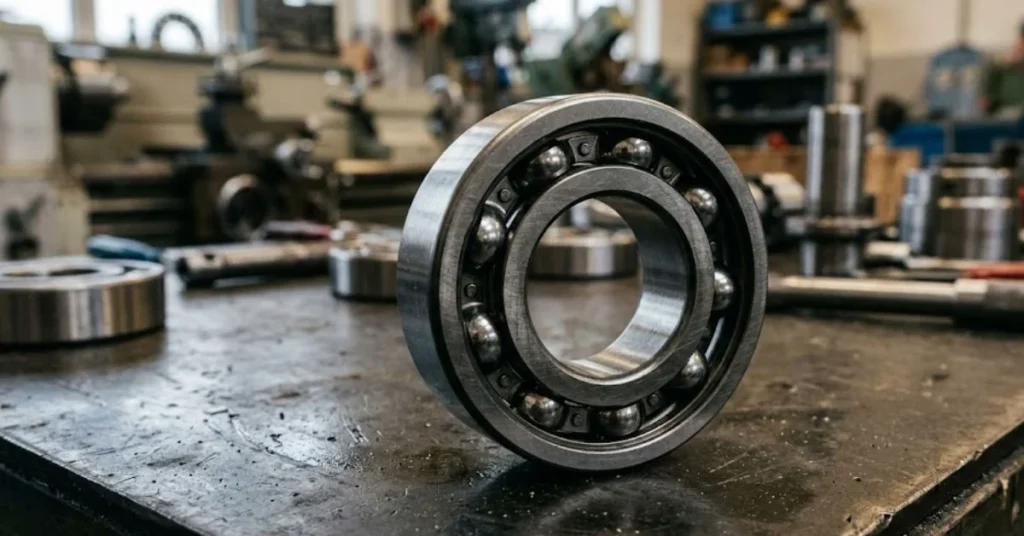

Was Ist Ein Kugellager üBerhaupt?

Ein Kugellager ist kein einfaches Maschinenteil. Es ist das Herzstück jeder rotierenden Welle. Zwischen Innenring und Aussenring laufen gehärtete Stahlkugeln. Diese Kugeln nehmen Radialkräfte auf und übertragen sie sauber ab. Ohne diesen Mechanismus würde jede Welle innerhalb kürzester Zeit zerstört.

Der Käfig hält die Kugeln gleichmässig auf Abstand. Dadurch verteilt sich die Last auf alle Kugeln gleichzeitig. Das Ganze dreht sich auf einem dünnen Schmierfilm. Ich habe schon Lager aus Landmaschinen gezogen, die 15’000 Betriebsstunden liefen.

Das passiert nicht durch Zufall, sondern durch korrekten Einsatz. In der Schweizer Industriepraxis unterscheiden wir zuerst Bauart, dann Dichtung, dann Schmierung. Wer diese Reihenfolge ignoriert, zahlt später doppelt. Ein SKF 6205 oder FAG 6306 ist kein Verschleissartikel, wenn man ihn richtig behandelt.

Was Ist Der Unterschied Zwischen Offenem Und Abgedichtetem Kugellager?

Merkmal	Offenes Kugellager	Abgedichtetes Kugellager
Dichtung	Keine	Gummidichtung oder Metalldeckscheibe
Schmierung	Extern nachschmierbar	Werkseitig befüllt, oft wartungsfrei
Schmutzschutz	Keiner	Hoch (staubdicht bis spritzwassergeschützt)
Betriebstemperatur	Breiter Bereich möglich	Begrenzt durch Dichtungsmaterial
Typbezeichnung Beispiel	SKF 6205	SKF 6205-2RS oder 6205-2Z
Reibungsverluste	Minimal	Leicht höher bei Gummidichtung
Austauschintervall	Abhängig von Nachschmierung	Längere Intervalle möglich
Einsatz Schweizer Landwirtschaft	Getriebewellen, Zapfwellen	Sämaschinen, Förderbänder

Welche Bauarten Von Abdichtungen Gibt Es?

• 2RS / RSR (beidseitige Gummidichtung): Schleift leicht am Innenring. Sehr guter Schutz gegen Staub und Feuchtigkeit. Bevorzuge ich in der Agrarpraxis.
• 2Z / ZZ (beidseitige Metalldeckscheibe): Berührungslos, also reibungsärmer. Schützt vor grobem Schmutz, nicht gegen Feuchtigkeit.
• RZ / LLB (einseitig berührungslose Gummidichtung): Kompromiss zwischen RS und Z. Weniger Reibung als 2RS, mehr Schutz als 2Z.
• Einseitig offen (R / Z): Eine Seite geschlossen, eine Seite zugänglich. Sinnvoll bei Nachschmierung von einer Seite.
• V-Ring-Zusatzdichtung: Extern montiert, schützt das Lager zusätzlich. In Mühlen und Agrarmaschinen im Kanton Thurgau weit verbreitet.
• Labyrinthdichtung: Keine Berührung, kein Verschleiss. Für Hochdrehzahl-Anwendungen in industriellen Antrieben, z.B. in St. Galler Produktionsanlagen.

Wann Ist Ein Offenes Kugellager Die Bessere Wahl?

• Wenn die Anwendung hohe Temperaturen über 120°C erzeugt. Gummidichtungen versagen dort zuverlässig.
• Wenn das Lager regelmässig nachgeschmiert werden muss und der Schmierstoff kontrolliert eingebracht wird.
• Bei sehr hohen Drehzahlen, wo jede Reibung Wärme erzeugt und die Dichtung zum Problem wird.
• In sauberen Getriebegehäusen, die bereits intern gegen Schmutz geschützt sind. Dort bringt eine Zusatzdichtung keinen Mehrwert.
• Wenn spezielle Schmierfette oder Öle benötigt werden, die werkseitig nicht eingebracht werden können.
• Bei Wellendurchmessern über 50 mm in Industrieantrieben, wo der Fachmann die Schmierung selbst überwacht.
• Wenn Kostenoptimierung bei klar kontrollierbaren Umgebungsbedingungen entscheidend ist.

Wann Brauche Ich Ein Abgedichtetes Kugellager?

Abgedichtete Lager sind keine Luxus, sie sind Notwendigkeit unter rauen Bedingungen. In der Schweizer Landwirtschaft, besonders in Aargau und Thurgau, läuft Staub durch jede Maschine. Ein offenes Lager überleben dort maximal eine Saison. Das 2RS-Lager dichtet beidseitig ab.

Feuchtigkeit, Gülle, Getreidemehl, all das bleibt draussen. Ich empfehle abgedichtete Lager überall dort, wo kein täglicher Wartungszugang besteht. Fördertechnik, Elektromotoren, Lüfterantriebe sind klassische Beispiele.

Wartungsfreie Lager senken die Gesamtbetriebskosten erheblich, auch wenn der Kaufpreis leicht höher liegt. Der FAG 6204-2RSR kostet wenig mehr als die offene Variante. Er lebt aber dreimal so lange unter Staubbedingungen.

Kann Ich Ein Offenes Lager Einfach Durch Ein Abgedichtetes Ersetzen?

Meistens ja, aber nicht blind. Die Aussenabmessungen bleiben identisch. Ein 6205 und ein 6205-2RS passen in dasselbe Gehäuse. Das ist der grosse Vorteil der ISO-Normung. Aber: Die Breite kann sich minimal unterscheiden, je nach Hersteller. Immer Datenblatt prüfen.

Wichtiger ist die Schmierungsfrage. Ein offenes Lager war vermutlich an eine Zentralschmieranlage angebunden. Das abgedichtete Lager braucht das nicht mehr, ist aber auch nicht nachschmierbar.

Wenn also eine Anlage in Zürich oder Basel auf Zentralschmierung läuft, muss der Schmierkanal vor dem abgedichteten Lager abgesperrt werden. Zu viel Fett von aussen zerstört die Dichtlippe von innen. Das sehe ich leider regelmässig in der Praxis. Kurz gesagt: Tauschen erlaubt, aber System anpassen nicht vergessen.

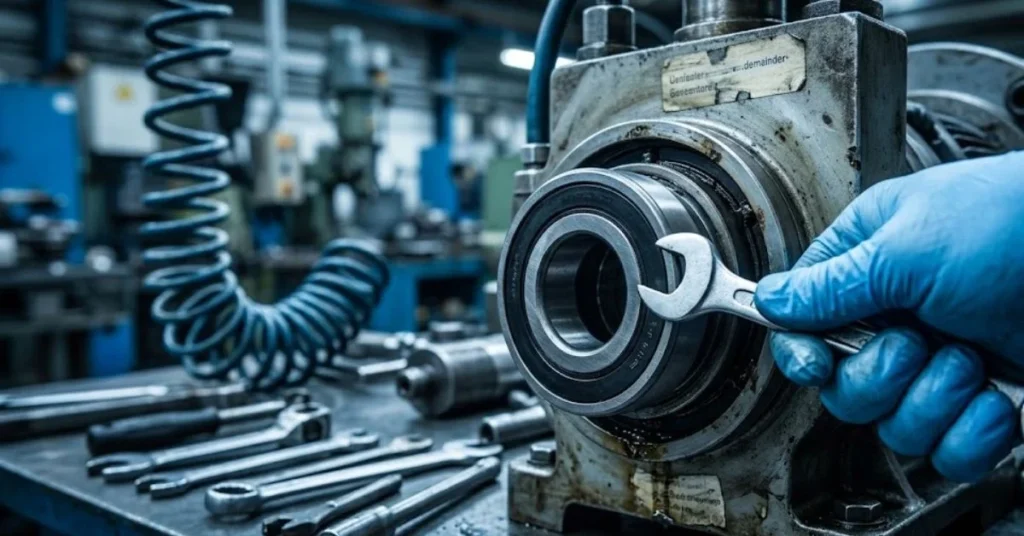

Muss Ich Abgedichtete Kugellager Nachschmieren?

Nein, in den meisten Fällen nicht. Aber das Wort «meistens» trägt viel Gewicht hier. Abgedichtete Kugellager wie der SKF 6205-2RS werden werkseitig mit Fett befüllt. Dieses Fett reicht bei normalen Betriebsbedingungen für die gesamte Lagerlebensdauer.

Das klingt praktisch, und das ist es auch. Aber der Teufel steckt in den Betriebsbedingungen. Hohe Temperaturen über 80°C zersetzen das Grundfett schneller als berechnet. Starke Vibrationen trennen den Ölanteil vom Verdicker. Das Lager läuft dann trocken, ohne dass man es von aussen sieht.

Ich rate immer: Betriebstemperatur messen, bevor man ein Lager als wartungsfrei einstuft. Manche Hersteller bieten nachschmierbare Varianten mit Dichtung an, zum Beispiel den FAG 2RS.C3 mit Schmierbohrung.

Diese sind selten, aber existieren. Bei Maschinen in der Lebensmittelproduktion in St. Gallen oder Zürich gelten zusätzlich H1-Fettvorschriften. Dort ist die Schmierstoffwahl gesetzlich geregelt. Wer blind auf «wartungsfrei» vertraut, erlebt früher oder später einen ungeplanten Stillstand.

Was Kostet Mich Das Falsche Lager Wirklich?

• Lagerausfall während Ernte: Ein falsches Lager in einer Mähdrescherwelle kostet in Aargau schnell CHF 2’000 bis 5’000 pro Ausfalltag, Ernteverlust inklusive.
• Ungeplanter Maschinenstillstand: In einer Zürcher Produktionslinie bedeutet eine Stunde Stillstand oft CHF 500 bis 3’000, abhängig von der Fertigungstiefe.
• Folgeschäden an der Welle: Ein falsch dimensioniertes Lager schlägt aus. Die Welle läuft rund, die Passung wird zerstört. Wellenreparatur kostet ein Vielfaches des Lagerwerts.
• Falsche Schmierung: Ein offenes Lager ohne Nachschmierung in staubiger Umgebung frisst sich in Wochen durch. Ersatzlager plus Arbeitsstunden summieren sich schnell.
• Falscher Innendurchmesser oder Lagerluft: C3-Lagerluft in einer präzisen Werkzeugmaschine erzeugt Rattern. Qualitätsmängel am Endprodukt entstehen. Reklamationskosten folgen.
• Markenfremde Billigware: Gefälschte oder minderwertige Lager ohne EN/ISO-Zertifizierung halten ein Drittel der Nennlebensdauer. Der Preisunterschied von CHF 3 kostet am Ende CHF 300.
• Falsche Dichtungsart: Eine 2Z-Scheibe in feuchter Umgebung lässt Wasser durch. Korrosion am Innenring beginnt sofort, oft unbemerkt bis zum Totalausfall.

Offenes Vs. Abgedichtetes Kugellager: Direkter Vergleich Auf Einen Blick

Kriterium	Offenes Kugellager	Abgedichtetes Kugellager (2RS/2Z)
Schmierung	Manuell oder Zentralanlage	Werkseitig befüllt
Wartungsaufwand	Hoch	Niedrig bis keiner
Schmutzschutz	Keiner	Gut bis sehr gut
Temperaturbereich	Bis 200°C möglich	Bis ca. 120°C (Gummi)
Reibungswert	Minimal	Leicht erhöht (2RS)
Drehzahleignung	Sehr hoch	Mittel bis hoch
Lebensdauer in Staub	Kurz	Lang
Einsatzbeispiel	Industriegetriebe, Öl gebadet	Landmaschinen, Elektromotoren
Typbezeichnung	SKF 6205	SKF 6205-2RS1 / 6205-2Z
Ersatzbeschaffung	Einfach	Einfach, selbe Abmessungen

Welches Lager Für Welche Branche?

Branche	Empfohlene Lagerart	Begründung
Schweizer Landwirtschaft (Thurgau, Aargau)	6xxx-2RS, C3-Lagerluft	Staub, Feuchtigkeit, Saisonbetrieb
Lebensmittelindustrie St. Gallen	2RS mit H1-Fett	Hygienevorschriften, Spritzwasser
Holzverarbeitung, Sägereien	Offenes Lager, Zentralschmierung	Hohe Temperaturen, Sägemehl
Elektromotorenbau Zürich	6xxx-2Z, Klasse C3	Hohe Drehzahl, saubere Umgebung
Textilindustrie Basel	Offene Präzisionslager P5/P6	Hohe Genauigkeit, niedrige Last
Pumpentechnik, Wasserwirtschaft	2RS mit Edelstahlgehäuse	Dauerfeuchte, Korrosionsschutz
Fördertechnik, Logistik Bern	Stehlagereinheiten 2RS	Einfacher Austausch, robust
CNC-Werkzeugmaschinen	Schrägkugellager offen, Öl-Nebel	Präzision, Wärmeableitung

Wie Erkenne Ich Ein Versagendes Kugellager Frühzeitig?

Ein Lager spricht, bevor es stirbt. Man muss nur zuhören. Das erste Warnsignal ist immer Geräusch. Ein gesundes Lager läuft gleichmässig und leise. Ein raues, schleifendes Geräusch deutet auf Pittings oder Laufbahnschäden hin. Unregelmässiges Knacken zeigt Kugel- oder Käfigschäden an.

Ich nutze im Feld ein einfaches Stethoskop direkt am Gehäuse. Das Ergebnis ist verblüffend präzise. Das zweite Signal ist Wärme. Ein überwärmtes Lagergehäuse über 70°C ohne erklärbare Betriebslast bedeutet Schmierungsmangel oder Vorspannungsfehler. Infrarot-Thermometer zeigen das in Sekunden. Das dritte Signal ist Vibration.

Erhöhte Schwingungswerte am Gehäuse, messbar mit einfachen Vibrationsanalysatoren, korrelieren direkt mit Lagerermüdung. Vierte Warnung ist Spiel. Axiales oder radiales Spiel, das sich manuell fühlen lässt, bedeutet die Lagerluft ist aufgebraucht.

In Zürich Produktionsanlagen setzen Wartungsteams heute auf permanentes Online-Monitoring. Das spart Stillstandkosten erheblich. Handeln Sie beim ersten Signal, nicht beim zweiten.

Worauf Achten Beim Kauf – Qualität, Normen Und Hersteller

Kriterium	Was prüfen	Empfehlung
Hersteller	Markenlager vs. Unbekannt	SKF, FAG (Schaeffler), NSK, INA, NTN
Normung	ISO 15, DIN 625	Immer auf Normkonformität bestehen
Toleranzklasse	P0 bis P2	P0 Standard, P5/P6 für Präzision
Lagerluft	C2, CN, C3, C4	C3 für Wärmeausdehnung und Landmaschinen
Kennzeichnung	Laser graviert auf Lagerring	Fehlende oder unscharfe Gravur: Fälschung
Verpackung	Originale Markenverpackung	Lose Lager ohne Verpackung meiden
Herkunft	EU-Produktion bevorzugt	Schweizer Importeure mit Zertifikat
Verfügbarkeit Schweiz	Lokales Lager vs. Lieferzeit	Schnelle Lieferketten entscheidend

Für Schweizer Betriebe, ob Landwirtschaft im Thurgau oder Industrie, bietet kugellager24 das komplette Sortiment. Von SKF bis FAG, von 2RS bis offen, mit korrekter Dokumentation und schneller Lieferung in die ganze Schweiz.

Fazit

Kugellager sind keine Einheitsgrösse. Die Wahl zwischen offen und abgedichtet entscheidet über Lebensdauer, Kosten und Maschinenzuverlässigkeit. Offene Lager funktionieren dort, wo Schmierung kontrolliert und Umgebung sauber ist.

Abgedichtete Lager gehören in staubige, feuchte oder schwer zugängliche Anwendungen. Ein falsches Lager kostet dich mehr als seinen Kaufpreis. Folgeschäden an Wellen und Stillstandkosten summieren sich schnell.

Qualität und Normkonformität sind keine Optionen, sie sind Pflicht. Für Betriebe in der Schweiz, ob Landwirtschaft oder Industrie, gilt dasselbe Prinzip. Wähle bewusst, nicht günstig. Schau dir das passende Lager für deine Anwendung auf kugellager24 an.
