DIN- und ISO-Normen für Kugellager: Überblick
Von Filip Krsticevic, Inhaber Kugellager24 · Aktualisiert am 18. Oktober 2026
Kurz erklärt: ISO- und DIN-Normen sorgen dafür, dass Wälzlager verschiedener Hersteller austauschbar sind. Die wichtigsten: ISO 15 legt die Hauptmasse fest, ISO 492 die Toleranzklassen P0 bis P2, ISO 5753-1 die Lagerluft (C2 bis C5) und ISO 281 die Berechnung von Tragzahl und Lebensdauer. Dazu kommen DIN-Normen für die einzelnen Bauarten, etwa DIN 625 für Rillenkugellager. Nicht genormt sind dagegen die Codes für Dichtung und Käfig, das Fett und die Stahlqualität.
Dieser Artikel zeigt, welche Normen für den Lagerkauf wichtig sind, was sie regeln – und wo sie aufhören.

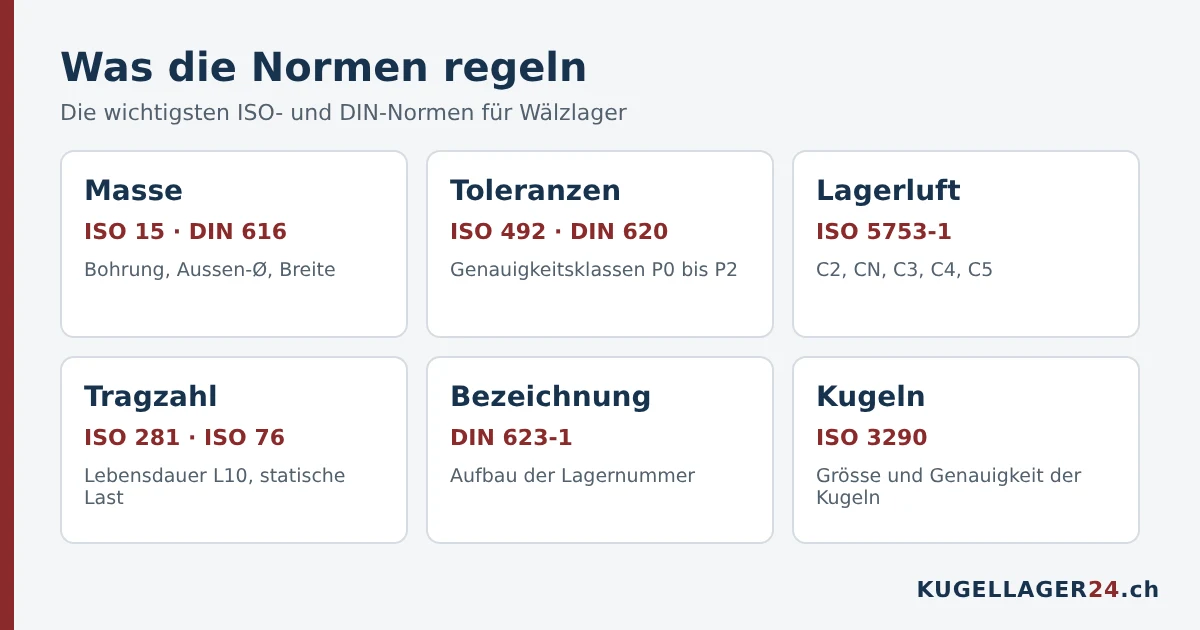

Die wichtigsten Normen im Überblick
| Thema | Norm | Was sie regelt |
|---|---|---|
| Hauptmasse | ISO 15, DIN 616 | Bohrung, Aussendurchmesser und Breite der Radiallager |
| Toleranzen | ISO 492, DIN 620 | Masstoleranzen und Laufgenauigkeit, Klassen P0 bis P2 |
| Lagerluft | ISO 5753-1 | Radiale Lagerluft, Gruppen C2, CN, C3, C4, C5 |
| Dynamische Tragzahl | ISO 281 | Tragzahl C und nominelle Lebensdauer L10 |
| Statische Tragzahl | ISO 76 | Tragzahl C0 für ruhende oder langsame Lager |
| Bezeichnung | DIN 623-1 | Aufbau der Lagernummer mit Vor- und Nachsetzzeichen |
| Kugeln | ISO 3290 | Masse und Genauigkeit der Wälzlagerkugeln |

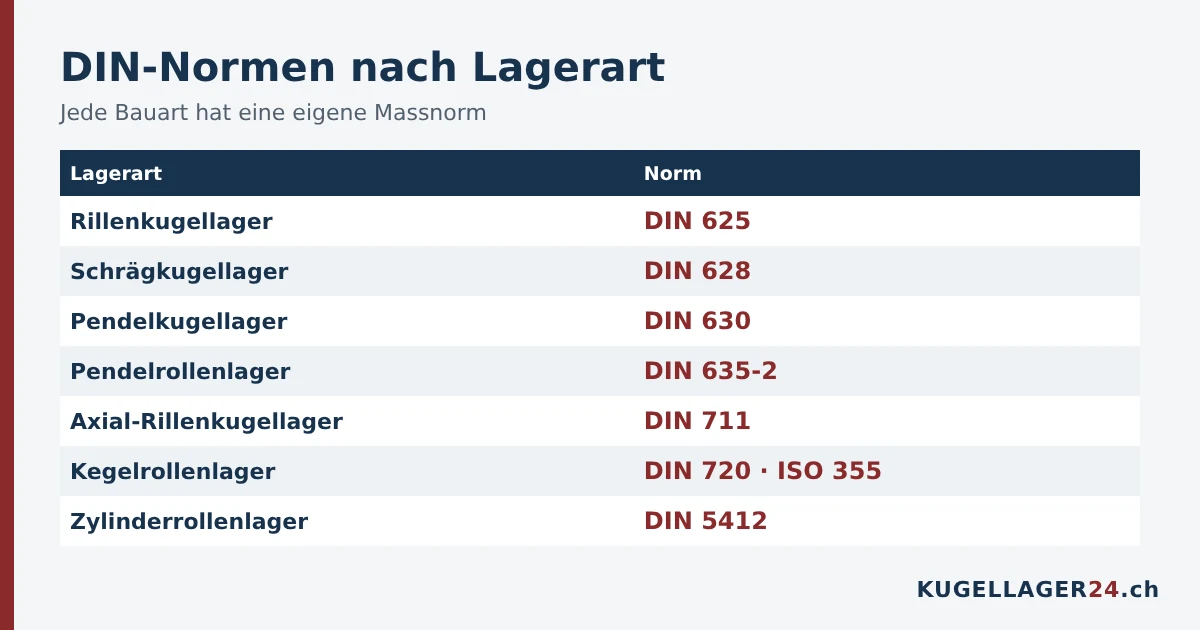

DIN-Normen nach Lagerart
| Lagerart | Norm |
|---|---|
| Rillenkugellager | DIN 625 |
| Schrägkugellager | DIN 628 |
| Pendelkugellager | DIN 630 |
| Pendelrollenlager | DIN 635-2 |
| Axial-Rillenkugellager | DIN 711 |
| Kegelrollenlager | DIN 720, ISO 355 |
| Zylinderrollenlager | DIN 5412 |
Für Radial-Wellendichtringe gilt DIN 3760, international ISO 6194 – siehe Wellendichtringe.

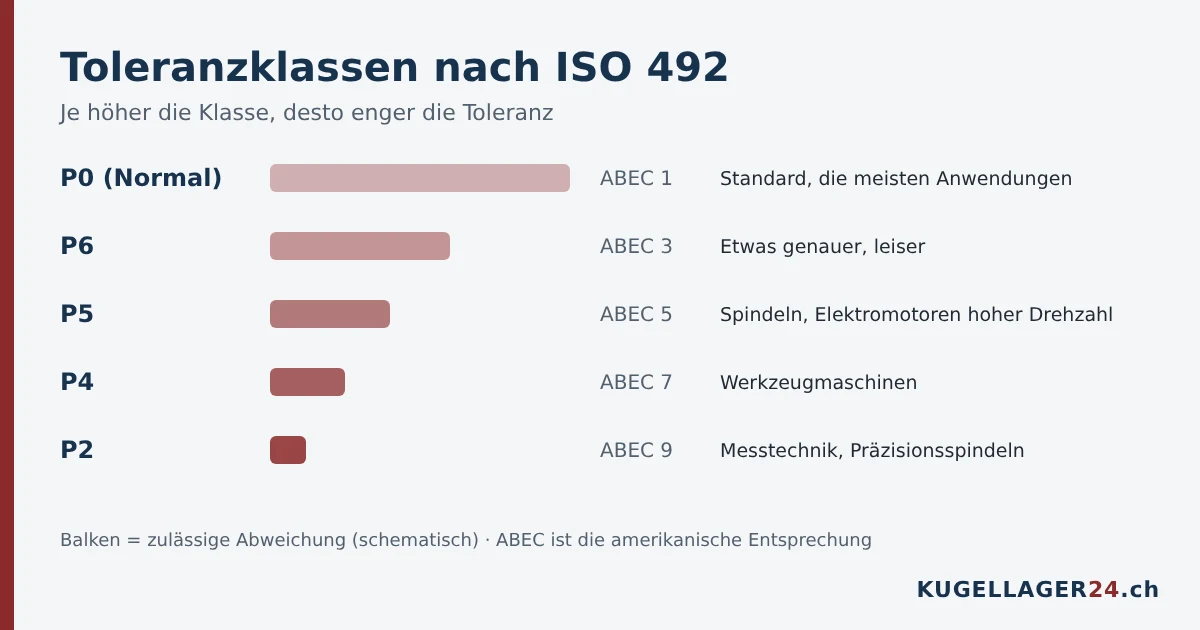

Toleranzklassen nach ISO 492
Die Toleranzklasse legt fest, wie genau Masse und Rundlauf eines Lagers sein müssen:
| ISO-Klasse | ABEC (USA) | Typischer Einsatz |
|---|---|---|
| P0 (Normal) | ABEC 1 | Standard, die meisten Anwendungen |
| P6 | ABEC 3 | Etwas genauer und leiser |
| P5 | ABEC 5 | Spindeln, schnelle Elektromotoren |
| P4 | ABEC 7 | Werkzeugmaschinen |
| P2 | ABEC 9 | Messtechnik, Präzisionsspindeln |
P0 wird auf dem Lager meist nicht angegeben. Mehr dazu: Präzisionslager.
Lagerluft nach ISO 5753-1
Die Lagerluft ist das Spiel zwischen Kugeln und Laufbahnen. Die Norm teilt sie in Gruppen ein: C2 (kleiner als normal), CN (normal, wird nicht angegeben), C3 (grösser), C4 und C5 (noch grösser). Welche Gruppe Sie brauchen, erklärt der Artikel Lagerluft C3 oder C4.
Tragzahl und Lebensdauer nach ISO 281
Die dynamische Tragzahl C ist die Last, bei der 90 Prozent einer Gruppe gleicher Lager eine Million Umdrehungen erreichen. Daraus berechnet sich die nominelle Lebensdauer L10. Für Kugellager gilt vereinfacht: L10 = (C / P)³ in Millionen Umdrehungen, wobei P die tatsächliche Belastung ist. Halbiert sich die Last, steigt die Lebensdauer also auf das Achtfache.

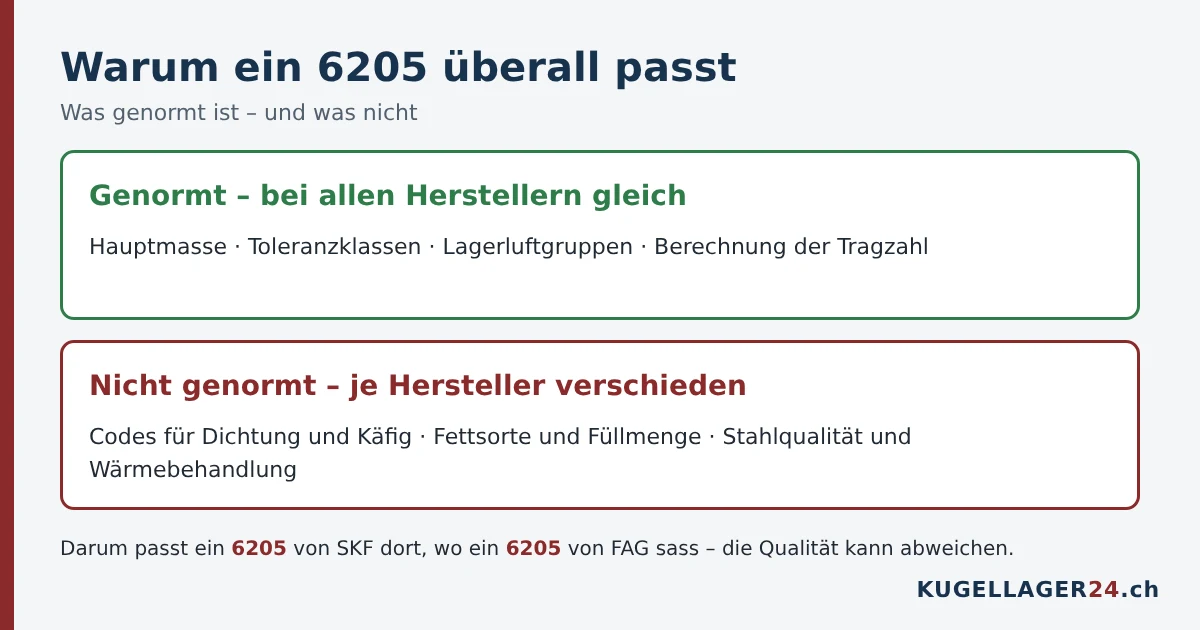

Was die Normen nicht regeln
Dank der Normen passt ein 6205 von SKF dort, wo ein 6205 von FAG sass. Trotzdem sind nicht alle Lager gleich. Nicht genormt sind:
- Codes für Dichtung und Käfig: 2RS1, 2RSR, DDU und LLU meinen alle eine Gummidichtung – siehe Vor- und Nachsätze.
- Fettsorte und Füllmenge
- Stahlqualität, Reinheit und Wärmebehandlung – sie entscheiden über die tatsächliche Lebensdauer.
Deshalb lohnt sich bei wichtigen Lagerstellen ein Markenlager – siehe Kugellager-Marken im Vergleich und gefälschte Kugellager erkennen.
Häufige Fragen
Welche Norm gilt für Rillenkugellager? DIN 625 für die Bauart, ISO 15 für die Hauptmasse und ISO 492 für die Toleranzen.
Sind Lager verschiedener Hersteller austauschbar? Ja, bei gleicher Bezeichnung sind Masse und Toleranzen genormt. Achten Sie aber auf gleiche Abdichtung und Lagerluft.
Was bedeutet P0 oder P6? Die Toleranzklasse nach ISO 492. P0 ist die Normalklasse, P6 ist genauer.
Was ist der Unterschied zwischen DIN und ISO? ISO-Normen gelten international, DIN-Normen in Deutschland. Viele DIN-Normen für Wälzlager entsprechen inhaltlich den ISO-Normen oder verweisen darauf.
Hat ISO 9001 etwas mit der Lagerqualität zu tun? Nur indirekt. ISO 9001 bewertet das Qualitätsmanagement eines Unternehmens, nicht die Masse oder Genauigkeit eines Lagers.
