Wie Enfernt Man Das Defekte Kugellager? Die beschte Profi-Tipps für alli Situatione!

Hesch du scho emal e Maschine ufgmacht und wüsse müesse, wie enfernt man das defekte kugellager? Das richtige Entferne vo eim defekte Kugellager heisst, dass du mit de passende Werkzüg und Methode vorsichtig und sicher vorgehsch, so dass weder d’Welle no s’Gehäuse beschädigt wird noch dass du d’Komponente us Verzweiflig und Ziitverlust usbausch.

In däm Artikel zeig mir dir, welchi Werkzüg du bruuchsch, wie du Schritt für Schritt vorgehsch, wie du mit hartnäckige oder verrostete Lager umgahsch und welche Fallstrick’s du verpide söusch – alles verständlich und direkt umsetzbar.

Am Schluss weisch du genau, wie du das defekte Kugellager zuverlässig entfernsch und was du nach dä Ausbauschritt kontrolliere söusch, bevor’s wiitergehsch.

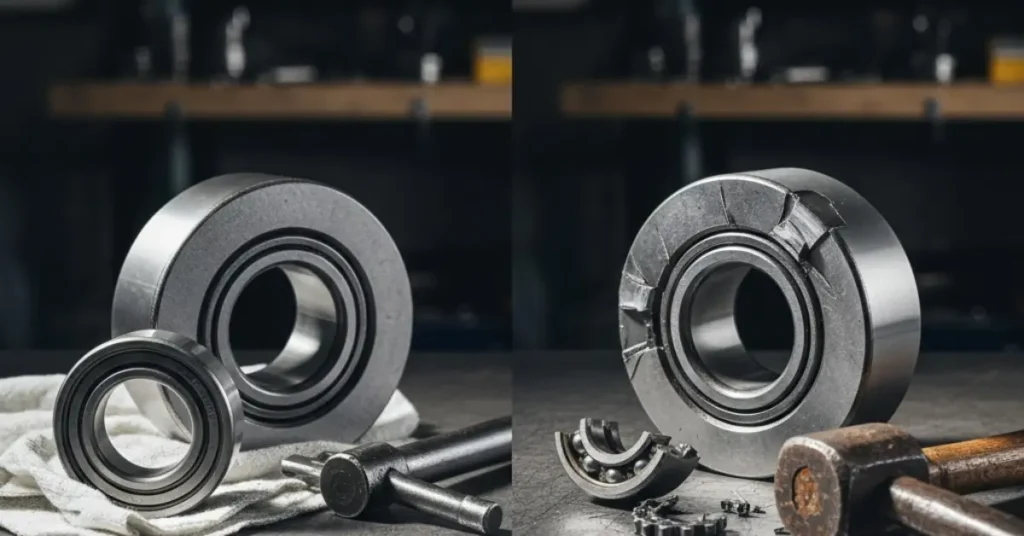

Warum muss ein defektes Kugellager richtig entfernt werden?

Als Ingenieur im Bereich Wälzlager und Antriebstechnik weiss ich: ein Kugellager ist keine einfache Schraube, die man mit Gewalt herausklopft.

Kugellager sind präzisionsgefertigte Komponenten, die in einem engen Presssitz auf der Welle oder im Gehäuse sitzen; sie tragen Radial- und Axiallasten und stellen sicher, dass die Maschine sauber und mit minimaler Reibung läuft.

Erfolgt die Entfernung unsachgemäss, kann das dazu führen, dass die Welle, das Gehäuse oder benachbarte Elemente verzogen werden, was später zu ungleichmässigem Lauf, erhöhtem Lagerfehler oder gar Maschinenstillstand führt.

Falsch angewendete Kräfte über die Rollen oder Ringe können zudem die Maschine kontaminieren oder strukturelle Spannungen erzeugen, die später zu Rissen führen.

Wenn du das defekte Kugellager sauber und mit der richtigen Methode entfernst, minimiert das den Schaden, ermöglicht oft das Wiederverwenden anderer Komponenten und reduziert Wartungs- und Reparaturkosten erheblich.

Genau aus diesen Gründen gehört der Ausbau zu den grundlegenden Wartungsfähigkeiten beim Service von Anlagen in der Industrie und in der Landwirtschaft.

Wie Erkenn Ich Dase Ein Kugellager Kaputt Ist?

Hier ist e kurzi Liste, wie du erkenne chasch, dass e Kugellager kaputt isch:

• Ungewöhnliche Geräusche: Schleif- oder Knarrgeräusche während Betrieb, besonders bei Drehbewegige.
• Erhitzung: Lager wird wärmer als normal, oft spürbar mit Hand oder Thermometer.
• Vibrationen: Unregelmässige Vibratione oder wacklige Bewegige vo Welle oder Maschine.
• Spiel / Lockerheit: Axial- oder Radialspiel grösser als üblich, Lager fühlt sich locker a.
• Öl- oder Schmiermittelverlust: Schmierstoff tritt aus, ist verschmutzt oder verbrannt.
• Riefen oder Beschädigungen: Sichtbare Kratzer, Brüche oder Rost auf Innen-/Aussenring oder Kugeln.
• Leistungseinbruch: Maschine läuft langsamer oder unregelmässig, Kraftübertragung ist schwächer.

Welche Werkzeuge braucht man, um ein defektes Kugellager zu entfernen?

Werkzeug / Werkzeugset	Wozu ist es gut?	Typischer Preis in CH
Hydraulischer Universal-Abzieher z.B. von Stahlwerk	Für Innen- und Aussenlager bis ca. 10 t Zugkraft, sehr kraftvoll für festsitzende Lager	CHF 150 – 260
Hydraulischer Abzieher Satz z.B. RS PRO (105–152 mm)	Geeignet für mittlere bis grössere Lager, hydropneumatisch	CHF 207
Mechanisches Lagerabzieher-Set (14-teilig)	Grundlegende 2-/3-Arm-Zangen für viele Standardlager	CHF 170
Kugellager-Abzieher Satz (Brütsch/Rüegger / HAZET)	Hochwertige mechanische Abzieher für präzise Demontage	variabel, meist CHF 150 – 350+
KUKKO Abziehwerkzeug-Serien	Spezialabzieher für bündig sitzende Lager, Innen- und Aussenring	CHF 85 – 350
Spezial-Innenlager-Abzieher (BGS etc.)	Für kleine Durchmesser (z.B. 15–50 mm) bei engen Sitzen	CHF 90 – 116
Induktions-Heizgerät (Mieten)	Erwärmen von Aussenring zur Lockerung des Presssitzes	CHF 200 – 350 für 3 Tage

Kurz erklärt für deinen Praxisbedarf

• Hydraulische Abzieher geben dir kontrollierte Kraft ohne Krafteinleitung in die Welle. Das ist wichtig bei grossen Maschinenteilen oder stark oxidierten Lagern. Der Vorteil eines hydraulischen Sets ist auch, dass du mehrere Aufnahmen und Adapter im Koffer hast, was Flexibilität gibt.
• Mechanische 2-/3-Arm-Abzieher sind die Allrounder für viele Wellen- und Gehäuseverbindungen, billig und robust für alltägliche Arbeiten.
• HAZET oder KUKKO Abzieher-Serien sind stärker für präzise Einsatzfälle, zum Beispiel wenn der Aussenring bündig sitzt und ein normaler Abzieher nicht greift.
• Spezial-Innenabzieher braucht du oft bei kleinen Lagern oder engen Bohrungen, wo normale Abzieher keinen Platz haben.
• Induktions-Heizung nutze ich oft bei Stahl-Presspassungen: durch Erwärmen des Aussenrings löst sich der Sitz, ohne thermische Schäden wie bei offenem Feuer. Beim Mieten bekommst du diesen Profi-Vorteil auch im kleineren Werkstattbudget.

Praxis-Tipp

Wenn du regelmässig Lager entfernst, lohnt sich die Kombination aus einem guten Lagerabzieher-Set plus einer Hydraulik-Spindel. Diese Kombination spart Zeit und reduziert das Risiko, Wellen oder Gehäuse anzuschlagen, was bei einfachen Zangen leicht passieren kann.

Wie Enfernt Man Das Defekte Kugellager: Schritt für Schritt

Step 1: Maschine sichern und vorbereiten

Zuerst trennsch du d’Maschine komplett vom Strom oder vom Antrieb. Bei Landmaschinen heisst das auch Hydraulikdruck ablassen. Danach reinige ich immer den Bereich rund ums Lager.

Dreck oder Metallspäne können beim Ausbau in den Sitz fallen und später das neue Lager zerstören. Kontrolliere auch, ob Sicherungsringe, Spannhülsen oder Madenschrauben vorhanden sind. Die müssen zuerst sauber entfernt werden.

Step 2: Passung beurteilen

Bevor ich Werkzeug ansetze, prüfe ich, ob das Lager auf der Welle oder im Gehäuse einen Presssitz hat. Mit der Schieblehre kontrolliere ich Durchmesser und Zustand der Welle. Wenn Korrosion sichtbar ist, behandle ich die Stelle zuerst mit Rostlöser. Das reduziert unnötige Kraft beim Abziehen.

Step 3: Mechanischen oder hydraulischen Abzieher ansetzen

Bei Standardfällen verwende ich einen 2 oder 3 Arm Abzieher. Wichtig ist, dass die Kraft nur auf den Innenring wirkt, wenn das Lager von der Welle kommt. Niemals auf Käfig oder Kugeln drücken. Die Spindel ziehe ich langsam und gleichmässig an. So vermeide ich Spannungen in der Welle.

Step 4: Wärme bei festsitzenden Lagern einsetzen

Wenn sich nichts bewegt, erwärme ich den Ring kontrolliert mit Induktionsgerät auf etwa 80 bis 120 Grad. Durch die Ausdehnung löst sich der Presssitz. Danach sofort weiter abziehen. Offene Flamme vermeide ich grundsätzlich.

Step 5: Nachkontrolle und Reinigung

Nach dem Ausbau reinige ich den Sitz gründlich und prüfe mit Mikrometer auf Riefen oder Massabweichungen. Ein beschädigter Sitz führt sonst direkt wieder zu Lagerschaden. Erst wenn alles passt, wird das neue Lager montiert.

Wie entfernt man ein festsitzendes oder verrostetes Kugellager?

Wenn ein Kugellager praktisch festgebacken auf der Welle sitzt durch Rost oder Presssitz, braucht es mehr als nur einen normalen Abzieher, sonst beschädigst du schnell die Welle oder das Gehäuse.

In Industrie- und Agrarmaschinen ist das besonders kritisch, weil deformierte Wellen nicht mehr rund laufen und frühzeitig wieder ausfallen. Aus meiner Erfahrung beginnt der Ausbau immer damit, die Passung zu lockern, bevor Zugkraft wirkt.

Dazu setze ich oft Penetrationsöl wie PB Blaster oder Rostlöser ein und lasse es über mehrere Stunden einwirken – das Öl kriecht zwischen Lagerlaufbahn und Welle und löst Teile der Korrosion auf.

Parallel dazu nutze ich kontrollierte Wärme, weil Metall sich ausdehnt: Ein Induktionsheizgerät oder Heissluftpistole bringt den Lagerring auf etwa 80–120 °C, wodurch der Presssitz nachlässt und sich der Lagerabzieher leichter greifen lässt.

Diese Temperatur ist wichtig, weil sie gerade genug Ausdehnung erzeugt, ohne die Stahlhärte zu verändern. Wenn das Lager extrem verrostet ist, kombiniere ich das mit einem leichtem Klopfen mit einem Messing-Hammer auf den Innenring, während das Lager warm ist – aber immer so, dass die Kraft gleichmässig auf den Innenring geht, nicht auf Kugeln oder Käfig.

Dadurch verhinderst du Schäden an den Wälzkörpern, die sonst später die neue Lagerung beeinträchtigen.

In engen Sitzen, wo ein normaler Abzieher keinen Halt findet, setze ich spezialisierte Tools ein: Kugellager-Abziehersätze mit Innen- oder Aussenhaken, die präzise in die Laufbahn greifen, oder einen Blind-Innenabzieher, der von innen expandiert, um das Lager gerade herauszuziehen.

Falls auch das nicht greift, kann ein hydraulischer Puller mit Öl-Injektion die Reibung so weit reduziert, dass das Lager kontrolliert abrutscht. Wenn all diese Methoden versagen, bleibt als letzte technische Option das gezielte Aufbiegen oder Zuschneiden des Lagerlaufs, was aber nur dann sinnvoll ist, wenn das Lager ohnehin ersetzt wird.

Was tun, wenn kein Platz für einen Abzieher vorhanden ist?

In der Praxis passiert es oft, dass hinter dem Lager kein freier Raum für die Greifarme eines Abziehers vorhanden ist – zum Beispiel bei kompakt gebauten Agrargeräten oder Nockenwellen mit nahe gesetzten Kolbenstoppern.

Dann muss die Kraft an einer zugänglichen Fläche des Lagers angewendet werden, ohne die Welle zu beschädigen. Ein Trick ist, zuerst den Lagerschutzring oder die Abdeckung zu entfernen, damit du wenigstens einen Ansatzpunkt am Innenring bekommst und dort zentriert Druck oder Zug ansetzen kannst.

Wenn trotz Schutzring kein Platz für einen Standard-Abzieher bleibt, verwende ich oft dünne Spezialseparatoren oder Blind-Haken, die zwischen Lagerlaufbahn und Gehäuse greifen können.

Diese Werkzeuge können sich im Innern öffnen und greifen direkt an einem Ring, ohne dass viel Freiraum nach hinten nötig ist. Eine andere Technik aus der realen Werkstatt ist, den Lagerkäfig teilweise auszubauen oder abzuschneiden, damit du seitlich genug Griff bekommst und das Lager Stück für Stück herausdrücken kannst.

Das erfordert Erfahrung, weil du die Kraft kontrolliert aufbringen musst, sonst verformst du das Lagergehäuse. In engsten Fällen kann auch eine hydraulische Presse oder ein schwerer Spannzylinder helfen, die Lagerteile zu schieben, statt zu ziehen.

Welche Fehler sollte man beim Entfernen eines Kugellagers vermeiden?

1. Kraft auf den falschen Ring anwenden: Wenn du die Kraft auf den Aussenring statt auf den Innenring setzt, übertragest du Druck auf die Kugeln oder den Käfig und zerstörst die Lagerkomponenten. Das sorgt für Schleifgeräusche oder ungleichmässigen Lauf beim nächsten Einsatz.
2. Zu hohe Wärme anwenden: Hitze kann helfen, aber Temperaturen über etwa 120 °C können die Stahlhärte verändern. Induktionsheizung kontrolliert erwärmen, nicht mit offener Flamme arbeiten.
3. Unkontrolliertes Klopfen: Direktes Schlagen mit Hammer auf Lager oder Welle kann Kerben oder Verformungen erzeugen. Wenn nötig, nur auf den Innenring mit Messing-Hammer und sanft.
4. Falsche Werkzeugwahl: Zu kleine oder zu grosse Abzieher rutschen leicht oder produzieren ungleichmässige Kräfte. Werkzeug muss dem Lagerdurchmesser und der Presspassung angepasst sein.
5. Keine Vorbehandlung bei Rost: Ohne Rostlöser oder Wärme sitzen verrostete Lager fast immer fester. Penetrierendes Öl und Erwärmung lockern vor der mechanischen Krafteinwirkung.
6. Ignorieren von Sauberkeit: Staub, Späne und Fremdkörper im Sitzbereich können beim Ausbau in die Maschine fallen und später Verschleiss oder Fehlfunktionen hervorrufen.

Diese Stolperfallen gehören zu den häufigsten Ursachen, warum ein Ausbau nicht wie geplant klappt und warum Lager oder Wellen gegenseitig Schaden nehmen.

Wie schützt man Welle und Gehäuse vor Schäden?

1. Gleichmässige Kraft anwenden: Beim Entfernen eines Kugellagers setze die Kraft immer auf den Innen- oder Aussenring und nie auf die Kugeln oder den Käfig. So verhinderst du Riefen, Dellen oder Verformungen an der Welle. Ich bevorzuge mechanische oder hydraulische Abzieher von KUKKO oder HAZET, weil sie präzise Kraft übertragen.
2. Passendes Werkzeug wählen: Ein zu kleiner oder zu grosser Abzieher kann abrutschen und das Gehäuse beschädigen. Prüfe vorab den Durchmesser des Lagers und wähle ein Abzieherset, das den Ring sicher greift. In engen Sitzen nutze ich Blind-Innenabzieher für kontrolliertes Herausziehen.
3. Thermische Unterstützung gezielt einsetzen: Bei festsitzenden Lagern hilft Induktionsheizung oder Heissluftgerät, den Aussenring auf 80–120 °C zu erwärmen. Die Wärme entspannt den Presssitz und reduziert die benötigte Zugkraft, wodurch Welle und Gehäuse geschont bleiben.
4. Schutzflächen zwischenlegen: Wenn du leicht klopfst, lege immer Messing- oder Kupferunterlagen zwischen Hammer und Lager, um direkte Schläge auf Stahlflächen zu vermeiden.
5. Schmiermittel und Rostlöser einsetzen: Penetrierendes Öl oder Rostlöser lösen Korrosion und erleichtern das Herausziehen, ohne dass man übermässige Kräfte auf Welle oder Gehäuse ausüben muss.
6. Sauberkeit sicherstellen: Metallspäne, Schmutz oder Schmierreste können beim Ausbau Kratzer verursachen. Ich reinige den Bereich vorher und danach sorgfältig.

Was sollte nach dem Entfernen des Kugellagers überprüft werden?

• Wellen- und Gehäusedurchmesser messen: Mit Mikrometer oder Schieblehre prüfen, ob Rundlauf und Toleranzen stimmen. Selbst kleine Abweichungen können neue Lager schnell beschädigen.
• Oberflächen auf Riefen und Beschädigungen kontrollieren: Verkratzungen oder Dellen führen später zu Lagerschäden. Beschädigte Flächen sollten geschliffen oder ersetzt werden.
• Sitzflächen reinigen: Rost, Ölreste und Fremdkörper entfernen, bevor das neue Lager montiert wird.
• Sicherungsringe oder Haltebleche prüfen: Vor dem Einbau kontrollieren, ob sie intakt und richtig positioniert sind.
• Welle auf Axial- und Radialspiel prüfen: Kleine Verformungen können beim nächsten Lager zu frühzeitigem Verschleiss führen.
• Schmierung überprüfen: Vor dem Einbau das neue Lager korrekt fetten oder ölen, abhängig vom Lager- und Maschinentyp.

Wann sollte man einen Fachmann zur Hilfe holen?

Für alli Sorte vo de beschte Kugellager i de Schwiiz, sei es Rillenkugellager, Kegelrollenlager, Gehäuselager, Laufrollen oder Spezialwälzlager für Agrarmaschinen, empfehle ich Kugellager24.

Dort findest du hochwertige Marken wie SKF, NSK, FAG und Timken, schnelle Lieferung in 2–4 Werktagen, und eine breite Auswahl für Industrie und Landwirtschaft. Ich nutze selber oft Kugellager24, weil sie nicht nur Standardlager, sondern auch besondere Abmessungen oder gehärtete Versionen liefern, die sonst schwer zu bekommen sind.

So hast du immer das passende Lager bereit, ohne auf Billigprodukte ausweichen zu müssen, die die Maschinenperformance gefährden könnten.

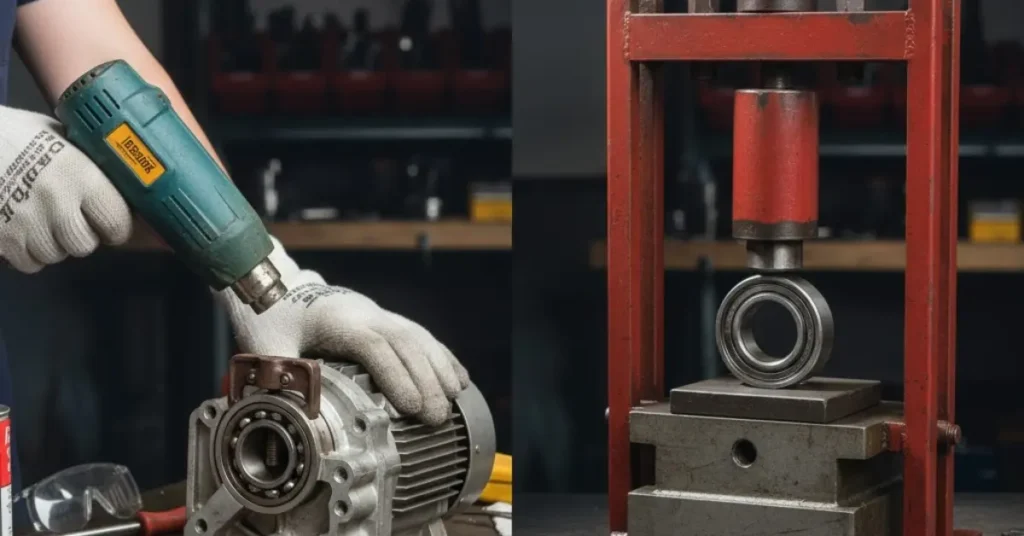

Welche alternativen Methoden gibt es, wenn Standardwerkzeuge nicht funktionieren?

Wenn du ein Kugellager entfernst und merkst, dass der Presssitz extrem fest sitzt oder die Welle bereits leichte Riefen oder Verformungen aufweist, ist es Zeit, einen Fachmann hinzuzuziehen.

In industriellen Maschinen und Agrargeräten sind Rillenkugellager, Kegelrollenlager oder Gehäuselager präzise Passungen, die oft nur mit speziellen Abziehern oder Induktionsheizgeräten ohne Schaden ausgebaut werden können.

Ich empfehle Fachleute, wenn der Platz begrenzt ist oder Standard‑Werkzeuge nicht greifen, weil ein unsachgemässer Ausbau schnell Welle oder Gehäuse beschädigt.

Ein weiterer Punkt ist die Sicherheit: Hydraulische Abzieher erzeugen hohe Kräfte, die bei falscher Handhabung gefährlich werden können. Bei grossen Lagern in Landmaschinen, Förderanlagen oder Industriegetrieben lohnt sich der Profi, da er Erfahrung mit kontrolliertem Erwärmen, Öl-Injektion oder hydraulischem Abziehen hat.

Ein Fachmann überprüft zudem die umliegenden Bauteile auf Axial- und Radialspiel, prüft die Passung und kann sofort entscheiden, ob das Lager wiederverwendet werden kann oder Ersatz nötig ist. Meine Erfahrung zeigt, dass ein frühzeitiger Profi-Einsatz langfristig Stillstand, Folgeschäden und hohe Reparaturkosten verhindert.

Wo chunsch du neui Kugellager über?

1. Blind-Innenabzieher verwenden: Greifen von innen an den Innenring, besonders bei engen Sitzen oder wenn die Aussenfläche nicht zugänglich ist.
2. Öl-Injektion: Hochdrucköl zwischen Welle und Lager injizieren, wodurch sich ein Schmierfilm bildet und das Lager leichter abgleitet.
3. Teilweises Demontieren des Lagerkäfigs: Bei Lagern, die ohnehin ersetzt werden, kann der Käfig geöffnet oder geschnitten werden, um die Kräfte beim Herausziehen zu reduzieren.
4. Induktionsheizung oder Heissluft: Wärme gezielt auf den Aussenring bringen, Presssitz lockert sich ohne Beschädigung der Welle.
5. Hydraulische Presse: Lager seitlich oder axial herausdrücken, wenn Abzieher keinen Halt finden.
6. Kombination von Wärme und mechanischem Abzieher: Für stark festsitzende Lager verwende ich immer eine kontrollierte Erwärmung plus Abzieher, um Schäden an Welle, Gehäuse und Lagerring zu vermeiden.
7. Spezialwerkzeuge von KUKKO oder HAZET: Für kompakte oder schwer zugängliche Lager gibt es Geräte, die speziell für enge Räume konstruiert sind und den Abbau ohne Gewalt ermöglichen.

Diese Methoden nutze ich in Schweizer Werkstätten regelmäßig, wenn Standard-2- oder 3-Arm-Abzieher nicht greifen, besonders bei Agrar- oder Industriegetrieben, wo Präzision und Sicherheit oberste Priorität haben.

Abschliessendi Gedanke

Das Entfernen vo enem defekte Kugellager bruucht Geduld, die richtige Technik und passendes Werkzeug. Wenn du Schritt für Schritt vorgehsch, Welle und Gehäuse schützt und Spezialwerkzeug richtig nutzt, funktioniere Maschinne wieder reibungslos.
