Wie Misst Mer Dr Innedurchmesser Vo Eme Kugellager? – Die Profi-Geheimnisse, Wo Jeder Techniker Kennen Soll!

Stell dir vor, du hesch e alts Velo oder e Maschine und muessisch d’Lager uusfinde, wo genau misst mer dr Innendurchmesser vo eme Kugellager? Wänn du nur rätselisch d’nume vo dim Lager hesch, chasch du s’Innendurchmesser ganz eifach selber misse.

Mer misst dr Innendurchmesser mit eme Messschieber oder digitalem Messchieber, indem du die Backe i d’Innere vo em Lager setzt und bis zur andere Seite ufmachsch, und de Betrag liesisch ab – das isch dr Innendurchmesser vo dim Kugellager.

I dä Artikel gsehsch du, warum die richtige Messig wichtig isch, welchi Werkzüg du am beschte bruuchsch und Schritt-für-Schritt-Tipps, wie du präzise misst. Lass’s üs aaluege, wie’s genau funktioniert und wie du Missverständnisse vermeidsch, bevor du dä Schritt i d’Praxis machsch.

Welches werkzeug bruucht mer für d messig?

Werkzeug	Preis ca. CHF	Wie es dir bi dr ID-Messig hilft
Digitaler Messschieber 150 mm	40 – 250	Für Standard-Lager ab 10 mm ID absolut ausreichend. Innenschenkel sauber anlege, ±0.02 mm realistisch. Für Service-Arbeit in St. Gallen oder Aargau ideal.
Innenmikrometer 3-Punkt	180 – 600	Höchsti Genauigkeit. Zentriert sich selber in dr Bohrig. Perfekt für präzisi Industrie-Lager wie 6205 oder 6308 mit enger Toleranz.
Teleskop-Lehre + Bügelmessschraube	90 – 300	Gut für grössere Durchmesser über 40 mm. Mehrere Messpunkte möglich, erkennt Ovalität.
Bore Gauge mit Messuhr	250 – 900	Profi-Lösung für exakti Kontrolle vom Innensitz, erkennt Verschleiss und Konizität. Häufig im Maschinenbau im Raum Zürich im Einsatz.
Grenzlehrdorn Go/No-Go	60 – 220	Schneller Pass-Check. Kein Zahlenwert, aber sofort klar ob Welle oder Lager passt. Ideal für Serienkontrolle.

Wie misst mer dr innedurchmesser vo eme kugellager korrekt?

Wenn du als Techniker im Maschinenbau oder in dr Landwirtschaftsbetrieb bi dr Lagerarbeit steisch, muesch du bim Innendurchmesser vo eme Kugellager messig sehr strukturiert und mit klarem Ablauf vorgo.

Das isch nöd einfach nur e Zahl lese, sondern e physikalisch richtige Messung, wo spätere Montage und Lebensdauer vo de Lager massiv beeinflusst.

Zuerst läbsch du s Lager gründlich vo Schmutz, Späne und altem Fett säubere. Ein Messschieber oder besser e Innenmikrometer mues kalibriert und sauber si, denn jede Verunreinigung verfälscht d Messig.

Beim Innendurchmesser – im Fachjargon oft Bohrungsdurchmesser “d” – isch s Ziel, dr grösste Abstand direkt im Zentrum vo dr Innenring z’erfasse.

Dafür setzisch du d Innenmessfläche vo dim Messschieber in die Lagerbohrung und öffnisch langsam, bis die Backe sanft, aber spürbar a dr inneren Wandstelle kontakt finded. Die Backe mues parallel zur Lagerachse stehen, nit schräg, sonst häsch du e systematischi Abweichig.

Während du misst, sorge dafür, dass d Messfläche überall im 180‑Grad‑Bereich sich gege d Innenseite abstützt und nöd nume an einer Ecke. Das ghört besonders i dr Industrie, z.B. bi Standard‑Rillenkugellager oder Präzisionslager i St. Gallen, wo +/- 0.01 mm dr Unterschied macht. Lueg, dass du mehrmals misst – 2 oder 3 Mal – und d Werte vergleichsch, bevor du d endgültige Zahl nimmsch.

Das vermindert Fehler durch Verkantig oder ungleichi Lagerform. Lib nume no e Vergleich mit bekannte Standardgrössen, denn d Normbezeichnung hilf dir die richtige Ersatzlagernummer herauszufinde.

Wo genau misst mer bim kugellager?

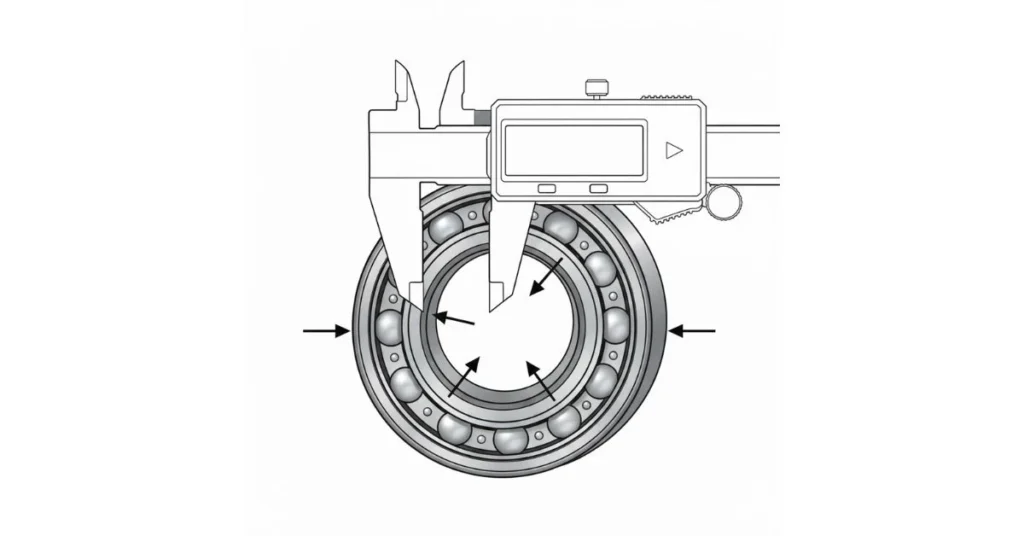

Dr Innendurchmesser vom Kugellager isch de Abstand zwüsche de innere Wand vo em Innenring. Prak­tisch platziersch du dr Messschieber oder s Innenteil vo dim Bore-Gauge so, dass d Messfläche exakt an dr innere Ringfläche vom Lager abe trifft.

Führe d Messig immer quer dür d Lagerbohrung dur s Zentrum, nid schräg. Dä Punkt isch kritisch, will nur bi dieser Lage du dr richtige Durchmesser kriegsch und nid e falsch kleiner oder grösser Zahl.

Für profundi Techniker isch wichtig: nimm meh­mals Messig an unterschie­dliche Winkel rund um s Lager und bilde d Durchschnittszahl, weils Lager innert Gebrauch abgnutzt oder oval si chann.

Was sind die häufigschte messfehler?

• Ungenügend sauberi Lageroberfläche – Schmutz/Partikel verfälscht s Resultat
• Messwerkzeug nid parallel zur Lagerachse – führt zu falsche Ablesig
• Nur ein einziger Messpunkt statt meh­re Messig rundum
• Temperaturdifferenz zwüsche Messgerät und Lager (Thermische Ausdehnung)
• Verwechslig vo mm und Zoll Einheit beim Bestelle vo Ersatzlager

Wie genau mues d messig si?

• Zuerst nimm mir immer s richtige Werkzeug: Für d meisten Kugellager in St. Gallen, Zürich oder Aargau bruuch ich e digitale Messschieber oder e 3-Punkt-Innenmikrometer.
• Prüef s Werkzeug: Vor jede Messig kontrolliere ich, dass dr Messschieber null gestellt isch, kei Schmutz oder Ölrückstände drin sind.
• Mehrfach messen: Ich messe dr Innendurchmesser an mindestens drei Punkten rund um s Lager, jeweils im 120-Grad-Winkel, um Ovalität zu erkennen.
• Temperatur beachten: Lager und Werkzeug sollten Zimmertemperatur ha, sonst verfälscht d Messig durch thermische Ausdehnung.
• Genauigkeit: Für Standardlager wie 6205 oder 6308 isch ±0.02 mm ausreichend, für hochpräzisi Industrie-Lager chöi ±0.01 mm notwendig si.
• Durchschnitt bilden: Ich nehme d drei Messwerte, bilde dr Mittelwert und dokumentiere ihn. Das gibt mir e zuverlässige Basis, um s richtige Ersatzlager zu bestelle.

Was mache, wenn s lager kei beschriftig meh het?

• Zuerst messe ich dr Innendurchmesser, Aussendurchmesser und Breiti vom Lager. Diese drei Masse si die wichtigste Referenz.
• Vergleiche mit Standard-Tabellen: Ich nutze ISO-Normen oder Herstellerkataloge, z.B. SKF, FAG oder NSK, um passende Standardgrössen zu identifiziere.
• Wenn s Lager alt oder speziell isch, prüefe ich d Welle oder d Nabe, wo s Lager sitz. Oft kann dr Sitz Hinweise gebe, welche Toleranz oder Lagerklasse nötig isch.
• Seriennummer oder Maschinennummer: Falls verfügbar, helfe Herstellerunterlagen, das richtige Ersatzlager zu finde.
• Notlösung: Mit Passlehren oder Pin-Gauges kontrolliere ich, welche Grössi passt, falls kei Standard klar ersichtlich isch. So vermeide ich, dass s neue Lager locker oder zu fest sitzt.

Wie erkenni, ob s lager standard oder spezialmass isch?

• Standardlager erkenne ich zuerst an den typischen Massekombinatione: z.B. 6205 = 25 mm ID, 52 mm AD, 15 mm Breiti.
• Material und Bauform kontrollieren: Standard-Kugellager sind oft Stahl, offen oder mit einfachen Dichtungen (ZZ oder 2RS). Speziallager chöi Keramikkugeln oder besondere Dichtungen ha.
• Seriennummer und ISO-Code prüfen: Standardlager folgen ISO 15- oder ISO 492-Normen. Speziallager si oft ohne standardisierte Kennung oder mit Hersteller-spezifischem Code.
• Anwendung: Wenn s Lager für Spezialmaschine oder landwirtschaftlich Gerät mit ungewöhnliche Belastung isch, chöi es Spezialmass nötig si.
• Messung & Vergleich: Ich messe ID, AD, Breite, Laufgenauigkeit und vergleiche mit Standardtabellen. Wenn s nicht übereinstimmt, isch es Speziallager.
• Erfahrung: Nach jahrzehntelanger Arbeit in Schweizer Industrie weiss ich sofort, welche Grössen typisch Standard sind und welche kritisch prüeft werde müend, besonders in Zürich, Basel oder Bern.

Was passiert, wenn dr innedurchmesser nid exakt passt?

• Wenn dr Innendurchmesser z gross isch, sitzt s Lager locker auf dr Welle. Das führt zu Vibration, ungleichmässige Belastig vo Kugeln und Rollern und letztlich zu frühem Verschleiss oder Bruch vom Innenring.
• Wenn dr Innendurchmesser z chli isch, passt s Lager nid auf d Welle. Zwingend Montage mit Kraft oder Hitze nötig, Risiko dass Lager beschädigt wird oder dr Ring Risse bekommt.
• Ungenaue Passung beeinflusst d Lebensdauer: Bereits kleine Abweichige von ±0.05 mm chöi bi hochbelastete Industrie-Lager, z.B. SKF 6205 oder FAG 6308, frühe Ausfälle verursache.
• Falscher Innendurchmesser kann zu Überhitzig führe, speziell bi landwirtschaftliche Maschinen wie Traktoren oder Mähdrescher, wo dr Lager dynamisch belastet wird.
• Folgeschäden: Abnutzung vo Welle, erhöhter Lagerspiel, Dichtungsdefekt und Ölverlust, was zu teurere Reparature in Zürich oder Aargau führen cha.
• Prävention: Immer korrekt messen, Temperatur beachten, meh­re Messpunkte prüfen und Mittelwert bilde.

Wie kontrolliere ich d welle uf abnutzung?

Wenn ich d Welle prüefe, fang ich zerscht visuell an: Ich suche nach Kratzern, Riefen, Rost oder Abnutzungserscheinige an dr Oberfläche, besonders dort, wo s Lager sitzt.

Danach messe ich dr Durchmesser mit einem Mikrometer an mehreren Punkten rundum, um Ovalität oder konische Abnutzung festzustellen. Ich achte au uf Härteunterschiede oder Materialermüdig, die sich durch Farbänderig oder kleine Risse zeige.

Bei Bedarf nutze ich noch Ultraschallmessung oder magnetinduktive Prüfgeräte, speziell für Wellen in Maschinen in St. Gallen, Zürich oder Aargau.

Wichtig isch: Vor Montage muss d Welle sauber, trocken und fettfrei si, damit s neue Lager korrekt sitzt und gleichmässig belastet wird.

Wie bestell ich s richtige ersatzlager nach dr messig?

Zuerst dokumentiere ich dr gemessene Innendurchmesser, Aussendurchmesser und Breite exakt. Danach überprüfe ich, ob s Lager Standard ist, z.B. SKF 6205‑2RS oder FAG 6308‑C3, anhand vo ISO-Normen.

Wenn es Speziallager isch, notiere ich zusätzliche Anforderungen wie Dichtungsart, Lagerklasse oder Kugelmaterial. Ich nutze bevorzugt lokale Lieferanten in der Region Zürich, St. Gallen oder Aargau, um schnelle Lieferung und originale Qualität sicherzustellen.

Vor Bestellung prüfe ich no, dass ID, AD und Breite mit dr Maschinenspezifikation übereinstimme und dass die Welle intakt ist. Persönlich kontrolliere ich jede Bestellung selber, um Montageprobleme und Folgeschäden zu vermeiden.

Wie misst mer dr innedurchmesser bi usgebautem vs eingebautem lager?

Wenn s Lager usgebaut isch, han ich volle Zugriff uf dr Innenring. Ich nimm e digitale Messschieber oder e 3-Punkt-Innenmikrometer und messe direkt vom Innenring. Ich achte druf, dass d Messfläche sauber und fettfrei isch.

Für meh Präzision messe ich an mindestens drei Punkten rundum, bilde dr Mittelwert und kontrolliere, ob s Lager oval oder konisch isch.

Bei eingebautem Lager wird’s schwieriger. Ich nimm ein Teleskop-Bore-Gauge oder Innenmessschraube, weil dr Messschieber nid ins Lager passt. Ich setze s Messgerät vorsichtig auf dr Welle und drehe s leicht, um dr exakte Innendurchmesser zu messen.

Wichtig isch, dass d Maschine ausgeschaltet und Welle frei beweglich isch, sonst verfälscht d Messung. In Zürich oder St. Gallen, wo präzisi Industrie-Maschinen üblich si, empfehle ich immer die doppelte Kontrolle, um Montagefehler und Folgeschäden zu vermeiden.

Wie wirkt sich temperatur uf d messgenauigkeit us?

Temperatur spielt en grosse Rolle, weil Metall sich ausdehnt oder zusammenzieht. Ein Kugellager aus Stahl wie SKF 6205 dehnt sich bei 50 Grad Celsius um einige Hundertstel Millimeter us.

Wenn ich messe, während s Lager heiss oder dr Messschieber kalt isch, entsteht ein falscher Wert. Darum lass ich Lager und Werkzeug Zimmertemperatur ha, optimal zwüsche 20 und 25 Grad.

Bei Maschinen im Aargau oder Zürich, speziell in Industriehallen mit starker Heizig oder im Sommer draussen, achte ich darauf, dass ich Temperaturunterschiede kompensiere.

Ich messe nach dem Abkühlen, notiere Umgebungstemperatur und passe d Berechnige an, falls nötig. Nur so erhalte ich präzise Werte für die Auswahl vo Ersatzlagern und sichere d Lebensdauer der Maschine.

Was sind d unterschiede zwüsche radiallager und pendellager bi dr messig?

Lagerart	Messung Innendurchmesser	Besonderheiten / Tipps
Radiallager	Direkt am Innenring messe mit Messschieber oder Mikrometer	Hohe Genauigkeit nötig, ID muss exakt zur Welle passen, typischer Standard: SKF 6205, FAG 6308
Pendellager (z.B. GE, UC-Serie)	Messung erfordert oft Teleskop-Bore-Gauge wegen integrierter Gehäusebuchse	Lager kann sich leicht ausrichten, ID misst man vorsichtig, mittlere Punktmessung wichtig, Welle und Sitz beachten

Radiallager sind starr, deshalb jede Abweichung sofort spürbar in Vibration. Pendellager passen sich minimal an, aber ungenaue Messung kann trotzdem zu Verspannung oder frühzeitigem Verschleiss führen.

Wie vermeidi ich folgeschade bi falscher messig?

Zuerst kontrolliere ich Werkzeug sauber, kalibriert und nullgestellt. Ich messe mehrmals an verschiedenen Punkten, bilde Mittelwert, und prüefe, ob s Lager oval oder konisch isch.

Wenn ich eingebaut messe, nutze ich präzise Innenmessgeräte wie Bore-Gauge und achte auf korrekte Wellenposition.

Temperatur und Schmutz sind entscheidend. Ich lass Lager auf Raumtemperatur, reinige Welle und Innenring und prüefe für Staub oder Ölreste. Ich notiere alle Messwerte und vergleiche mit ISO-Normen, z.B. SKF oder FAG.

Vor Bestellung oder Montage überprüfe ich nochmals ID, AD, Breite und Sitz der Welle, besonders bei Maschinen in Zürich, St. Gallen oder Aargau. So vermeide ich Vibration, Überhitzung oder Abnutzung, die sonst teure Reparaturen verursache könnten.

Wie chasch dr Aussenring vo eme Kugellager bestimme?

D Aussenring-Grössi messe ich direkt am äusserste Rand vom Lager mit e digitale Messschieber oder Mikrometer. Zerscht säubere ich s Lager, damit kei Schmutz oder Fett d Messig verfälscht.

Ich lege d Messgerät genau parallel zur Lagerachse a und messe dr Durchmesser an mindestens zwei gegenüberlige Punkt. Durchschnitt bilde, falls nötig, um Ovalität oder Abnutzung zu erkenne.

Alternativ chasch du d Grössi au über Herstellerangabe oder Typennummer vom Lager identifiziere, z.B. SKF 6205‑2RS, wo ID, AD und Breiti klar definiert si.

So stellsch sicher, dass s Ersatzlager exakt passt und Maschine zuverlässig läuft, besonders bi Industrie- und Landwirtschaftsmaschinen in Zürich, St. Gallen oder Aargau.

Fazit

Dr Innendurchmesser vom Kugellager korrekt messe isch kei Hexerei, aber es brucht Präzision und s richtige Werkzeug. Mit e paar einfache Schritte und doppel Kontroll kann jede Techniker in St. Gallen, Zürich oder Aargau sicherstelle, dass s Ersatzlager perfekt passt.

Nimm dir Zyt, prüef mehrfach und wähle standardisierte Lager, so chasch du teure Fehler vermeide. Prüef jetz selber d Grösse und starte sicher mit dim Projekt.
